¶ Płyta główna AMS 2 Pro

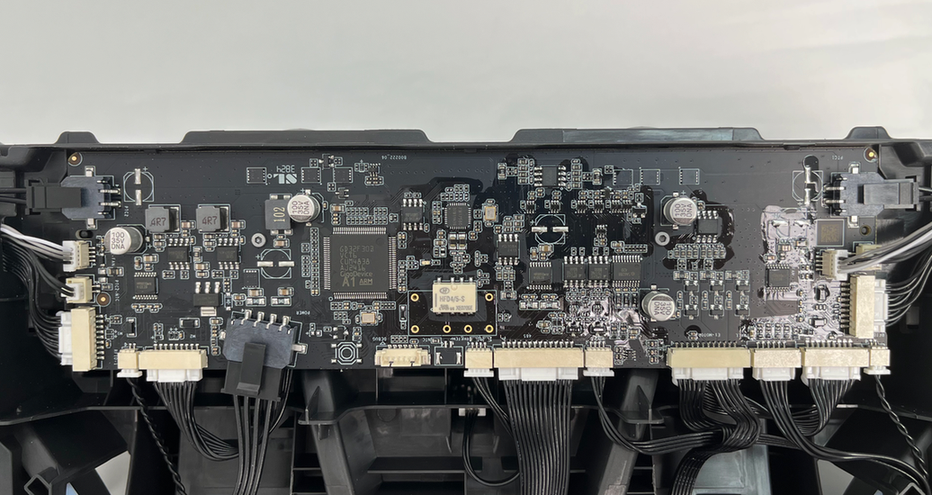

Płyta główna AMS to główna płyta zasilająca systemu AMS. Zapewnia ona szereg złączy, za pomocą których podłączane są różne komponenty funkcjonalne.
 |
 |
¶ Kiedy skorzystać z tego poradnika?
- W przypadku wystąpienia usterek, takich jak nieprawidłowe napięcie płyty głównej AMS, nieprawidłowe nagrzewanie się lub spalanie komponentów, nieprawidłowa komunikacja między modułami, uszkodzone złącza oraz nieodwracalny błąd aktualizacji oprogramowania sprzętowego, płyta główna AMS może wymagać wymiany.
¶ Potrzebne narzędzia i materiały
- Nowa płyta główna AMS 2 Pro
- Klucze imbusowe H1.5 oraz H2.0
- 30 minut Twojego czasu
¶ Lista śrub
¶ Ostrzeżenie dotyczące bezpieczeństwa
WAŻNE!
Bardzo ważne jest wyłączenie drukarki przed wykonaniem jakichkolwiek prac konserwacyjnych związanych z drukarką i jej układami elektronicznymi, w tym z przewodami głowicy, ponieważ pozostawienie drukarki włączonej podczas wykonywania takich zadań może spowodować zwarcie, które może prowadzić do dodatkowych uszkodzeń elektrycznych i zagrożeń bezpieczeństwa.
Podczas konserwacji lub rozwiązywania problemów z drukarką może być konieczne zdemontowanie niektórych części, w tym hotendu. Proces ten może odsłonić przewody i elementy elektryczne, które mogą potencjalnie spowodować zwarcie, jeśli zetkną się ze sobą lub z innymi metalowymi lub elektrycznymi elementami, gdy drukarka jest nadal włączona. Może to spowodować uszkodzenie elektroniki drukarki i spowodować dalsze uszkodzenia.
Dlatego przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy wyłączyć drukarkę i odłączyć ją od źródła zasilania. Zapobiegnie to zwarciom lub uszkodzeniom elektroniki drukarki. W ten sposób można uniknąć potencjalnego uszkodzenia podzespołów elektronicznych drukarki i mieć pewność, że prace konserwacyjne zostaną przeprowadzone bezpiecznie i skutecznie.
Jeśli masz jakiekolwiek wątpliwości lub pytania dotyczące postępowania zgodnie z tym przewodnikiem, zgłoś sprawę na Stronie Wsparcia a zespół Bambu dołoży wszelkich starań, aby szybko odpowiedzieć i zapewnić Ci potrzebną pomoc.
Przed rozpoczęciem upewnij się, że AMS jest odłączony od drukarki.
¶ Kroki postępowania - demontaż

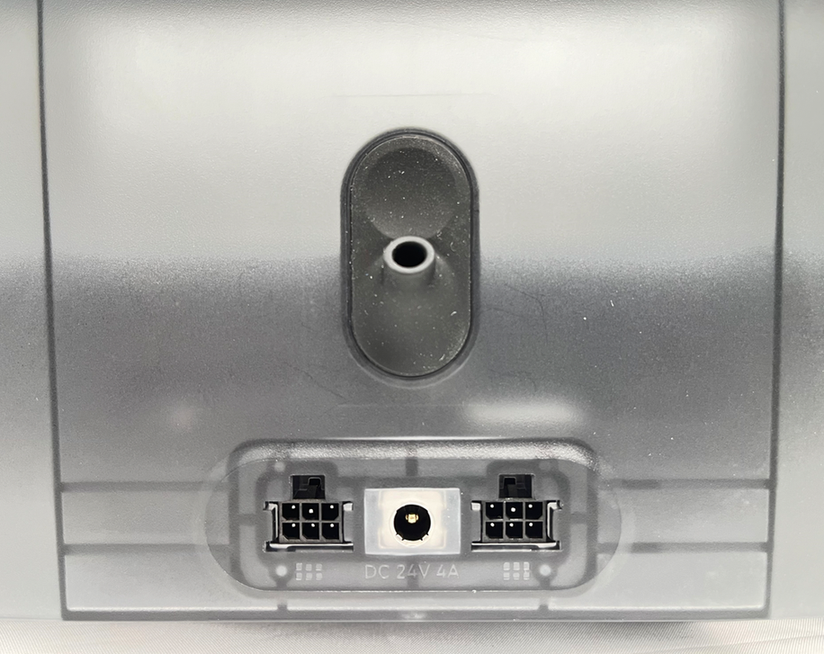

¶ Krok 1: Wyjmij rurkę PTFE z tyłu AMS

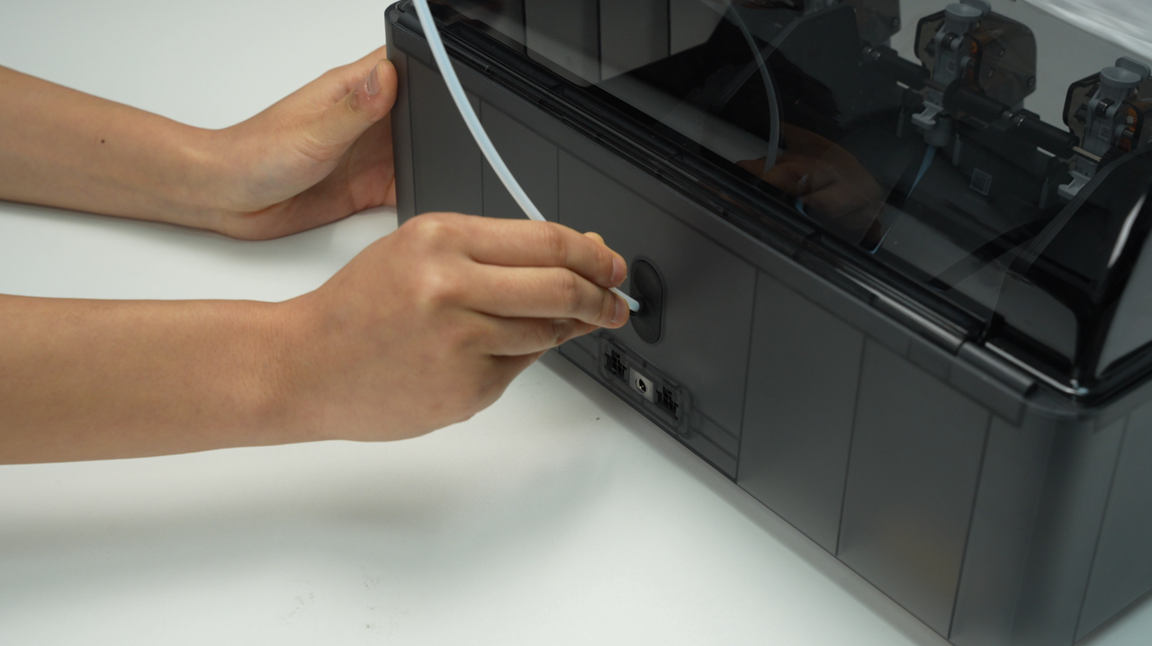

Naciśnij przycisk zwalniający rurkę PTFE z tyłu AMS, aby odblokować złącze, a następnie wyciągnij rurkę PTFE z tyłu AMS.
¶ Krok 2: Wyciągnij przycisk zwalniający rurkę PTFE

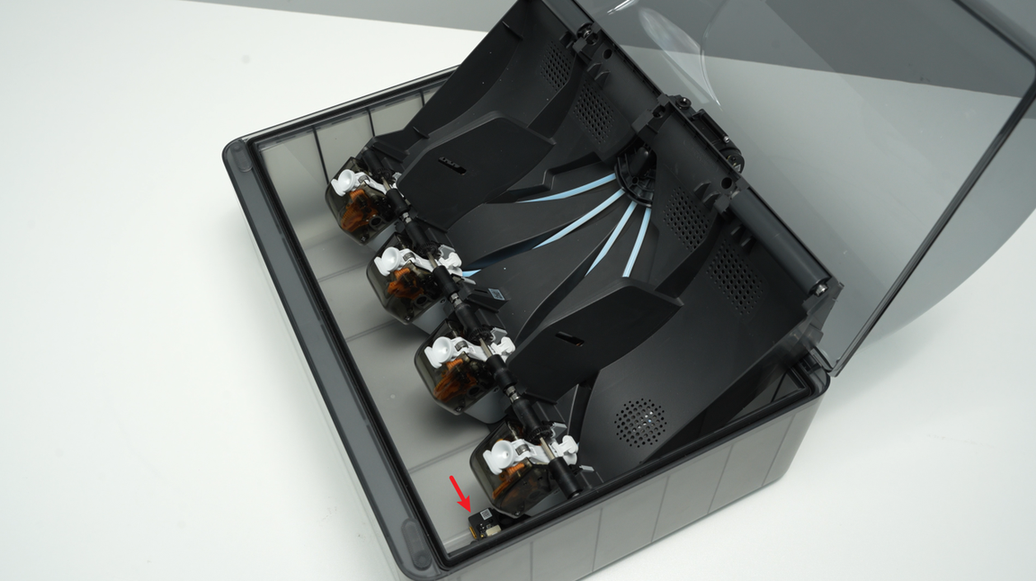

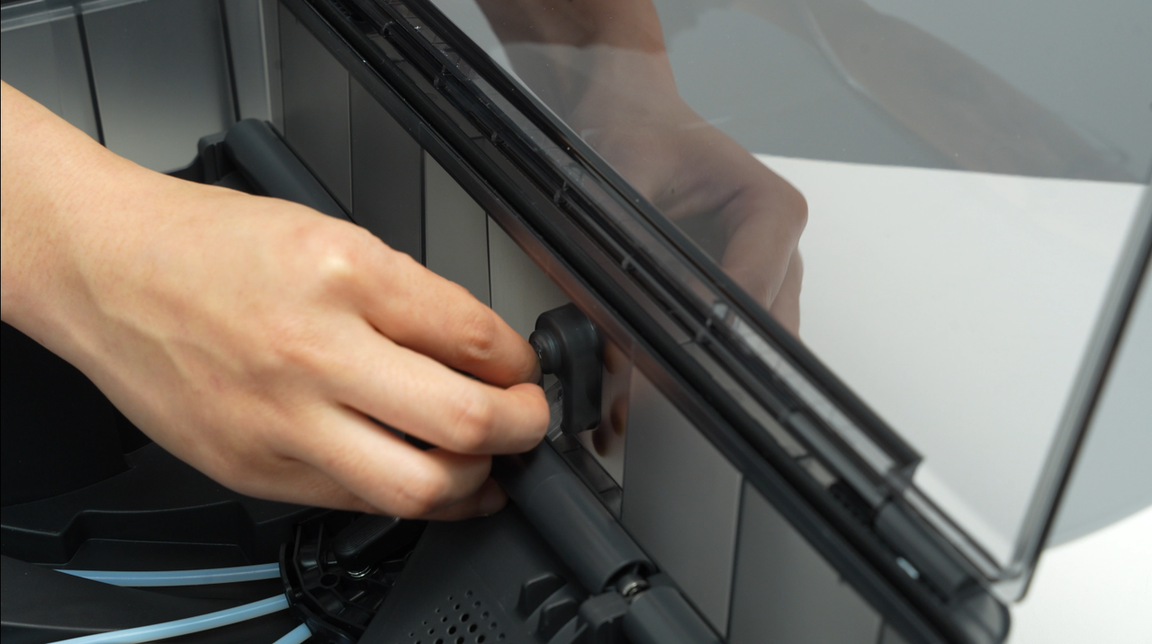

Ściśnij zacisk z wewnętrznej strony dolnej pokrywy, aby automatycznie otworzyć przycisk zwalniający rurkę PTFE, a następnie wyciągnij przycisk z tyłu AMS.
 |
 |
Podczas ściskania klamry, drugą ręką przytrzymaj rurkę PTFE z tyłu AMS, aby zwolnić przełącznik i zapobiec wysunięciu i zgubieniu sprężyny.
¶ Krok 3: Wyjmij główną ramę AMS

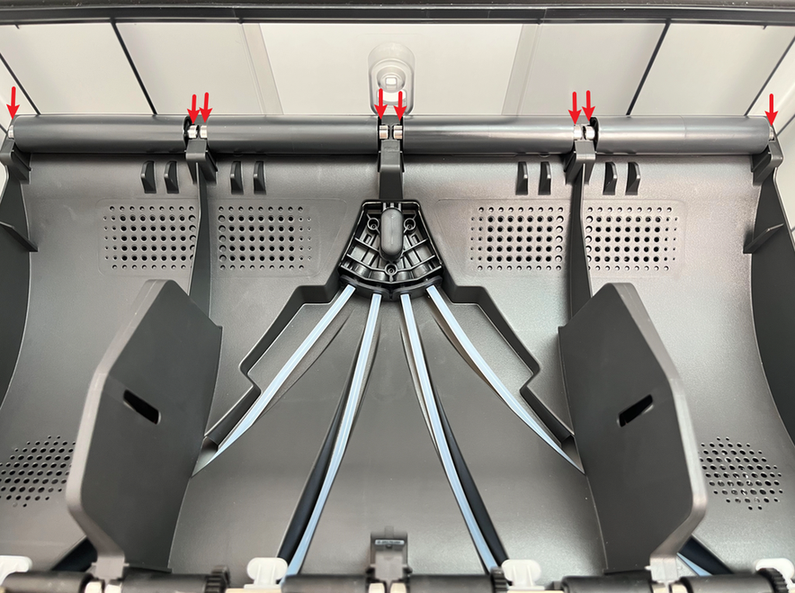

Wyjmij zespół tulei podporowej z dwóch środkowych gniazd, aby odsłonić dwa otwory na śruby. Podczas wyjmowania tulei łożyska należy uważać na łożyska po obu stronach, aby ich nie zgubić.
 |
 |
Wykręć dwie śruby A mocujące ramę główną AMS.
 |
 |

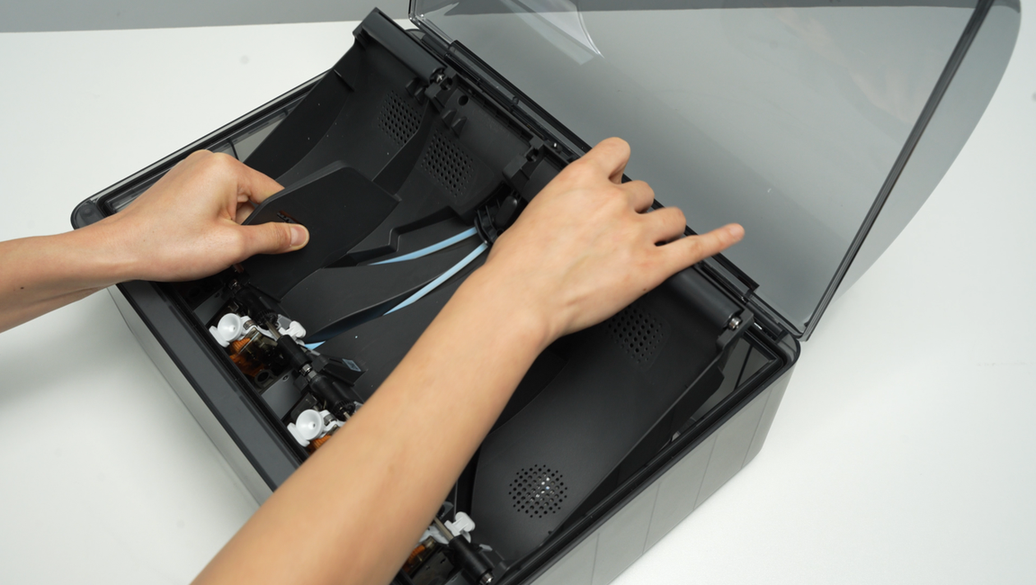

Unieś całkowicie tylną część ramy głównej i umieść ją pionowo na dolnej pokrywie AMS. Pamiętaj, że kable są podłączone, więc nie rób tego gwałtownie. Podczas podnoszenia zaleca się najpierw unieść przednią część ramy głównej, a następnie popchnąć ją do przodu, aby zrobić miejsce na tylną część ramy.
Ustawiając ramę główną AMS w pozycji pionowej, unikaj kontaktu z elementami elektronicznymi otworu wentylacyjnego, aby zapobiec ich zgnieceniu.
 |
 |

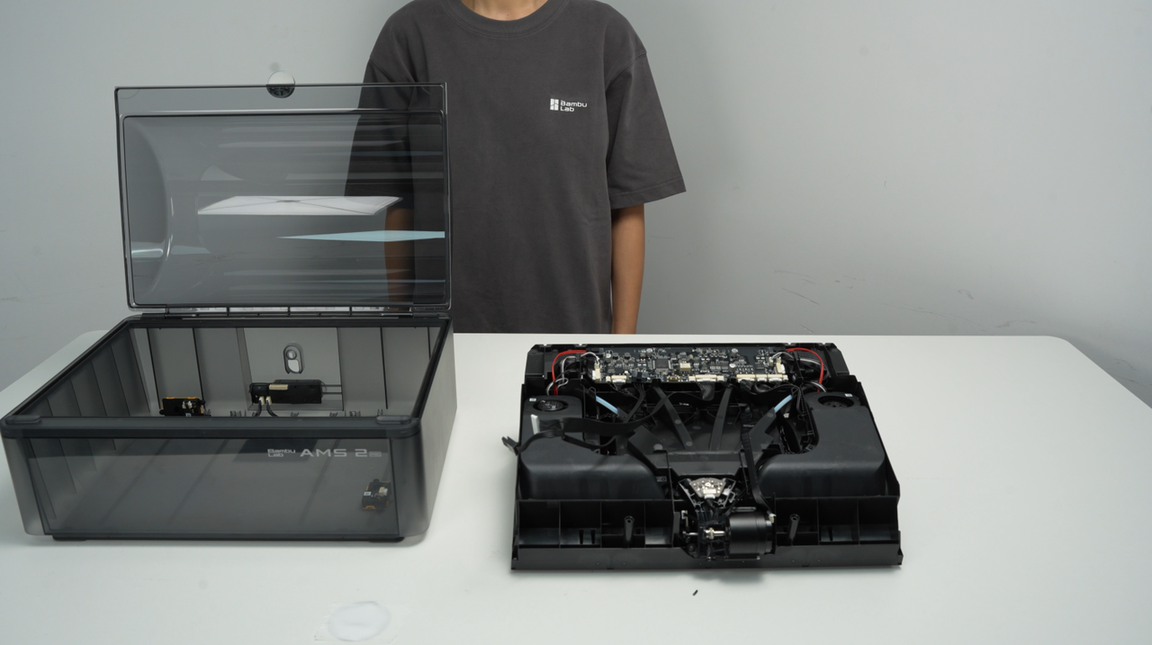

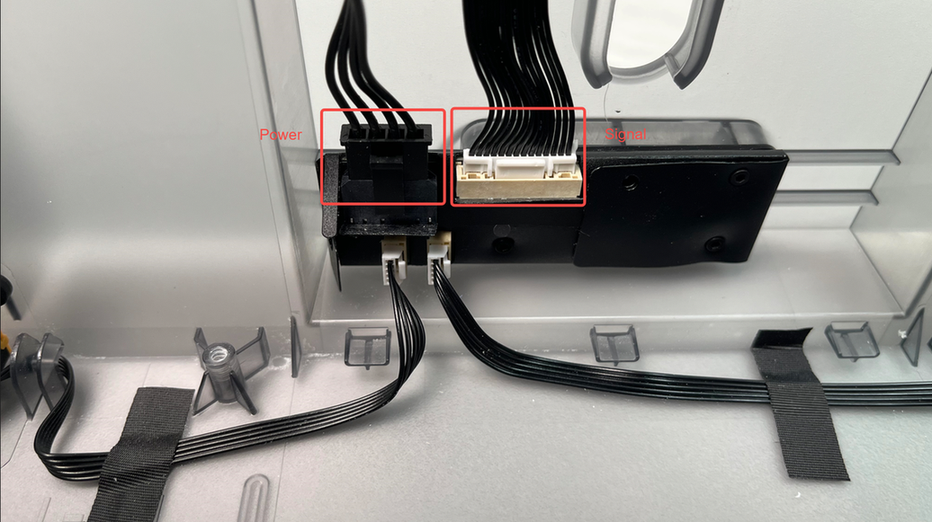

Odblokuj zatrzask wtyczki, odłącz kabel sygnałowy i kabel zasilający od płyty zasilającej AMS, a następnie wyjmij całą ramę główną AMS.
 |
 |
¶ Krok 4: Odłącz 18 kabli
Odłącz wszystkie kable od złączy na płycie głównej. Zaleca się oznaczenie kabli lub zrobienie zdjęcia połączeń, aby uniknąć pomyłek podczas ponownego podłączania.
¶ Krok 5: Wyjmij płytę główną

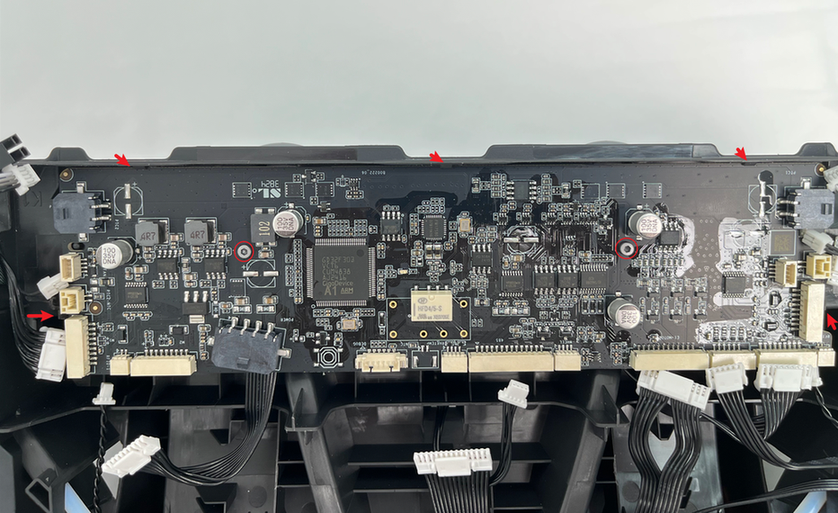

Płyta główna AMS jest zamocowana za pomocą 2 śrub i 6 zatrzasków.

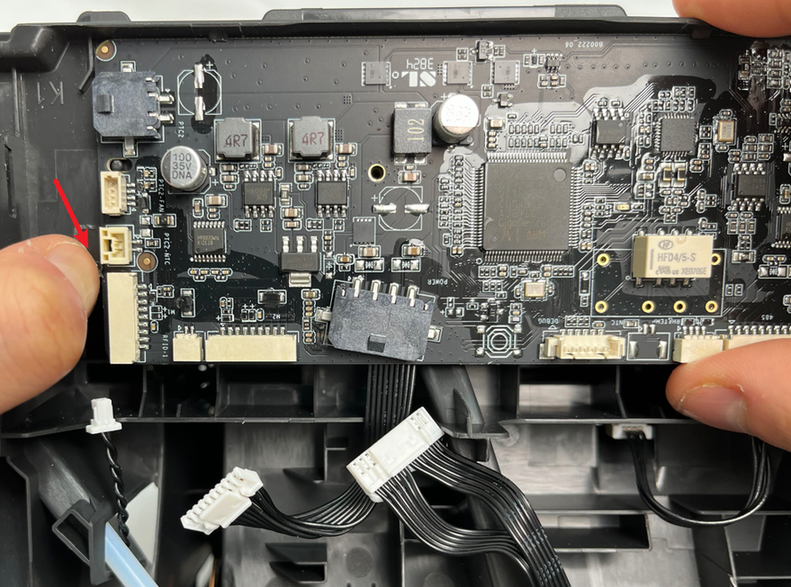

Po wykręceniu 2 śrub unieś płytę główną AMS od dołu, ściśnij lewy zatrzask na zewnątrz, a następnie wyjmij płytę główną AMS.
 |
 |
¶ Kroki postępowania - montaż
¶ Krok 1: Zainstaluj płytę główną
Zamontuj płytę główną na ramie głównej AMS. Najpierw włóż płytę główną AMS w 3 zatrzaski na górnej krawędzi, od dołu do góry, a następnie lekko ją dociśnij i włóż w 2 zatrzaski po lewej i prawej stronie.
Przypomnienie: Podczas montażu płyty głównej AMS należy zwrócić uwagę na sprawdzenie wtyczki i nie naciskać jej z tyłu płyty głównej.
W tym kroku nie należy blokować 2 śrub płyty głównej. Po włożeniu wszystkich wtyczek w następnym kroku należy zablokować śruby.
|
 |
¶ Krok 2: Podłącz 18 kabli
Podłącz 18 kabli zgodnie z oznaczeniami lub zdjęciami przed odłączeniem. Po upewnieniu się, że płyta główna jest zamontowana i dociśnięta 5 zaciskami, należy zablokować 2 śruby.
Wskazówki: Sprawdź, czy wszystkie wtyczki są prawidłowo włożone. Na przykład, po włożeniu wtyczek zasilających usłyszysz kliknięcie, aby uniknąć nieprawidłowego działania systemu AMS po włączeniu zasilania.
| Nr | Podłączony element | Nr | Podłączony element | Nr | Podłączony element |
|---|---|---|---|---|---|
| 1 | Grzałka suszarki (gniazda 1&2) | 7 | Płyta zasilania AMS (zasilanie) | 13 | Podajnik nr 3 |
| 2 | Wentylator suszarki (gniazda 1&2) | 8 | Czujnik temperatury i wilgotności | 14 | Cewka RFID nr 2 |
| 3 | Termistor NTC suszarki (gniazda 1&2) | 9 | Płyta zasilania AMS (przewód komunikacji 485) | 15 | Podajnik nr 4 |
| 4 | Podajnik nr 1 | 10 | Czujnik odległości filamentu | 16 | Wentylator suszarki (gniazda 3&4) |
| 5 | Cewka RFID nr 1 | 11 | Koncentrator filamentu | 17 | Termistor NTC suszarki (gniazda 3&4) |
| 6 | Podajnik nr 2 | 12 | Czujnik filamentu | 18 | Grzałka suszarki (gniazda 3&4) |
¶ Krok 3: Zainstaluj ramę i zespół tulei podporowej
Zamontuj zespół ramy głównej AMS w dolnej pokrywie systemu AMS i podłącz kabel sygnałowy i zasilający do płyty zasilania systemu AMS.
 |
 |
Dopasuj wypustki dolnej pokrywy do otworów w ramie środkowej, a następnie włóż i zamontuj.
Po zamontowaniu ramy głównej AMS dokręć dwie śruby, aby ją zabezpieczyć.
Zamontuj dwa środkowe zespoły tulei podporowej z napędem, upewniając się, że łożyska na obu końcach wszystkich wałków podporowych są dociśnięte na miejscu.
 |
 |
¶ Krok 4: Zainstaluj przycisk zwalniający rurkę PTFE
Wciśnij przycisk zwalniający rurkę PTFE z powrotem do obudowy w następującym kierunku, płynnie włóż klamrę w odpowiednie gniazdo i utrzymuj czarną, silikonową obudowę płasko.
 |
 |
 |
¶ Krok 5: Podłącz rurkę PTFE
Upewnij się, że silikonowy uchwyt rurki PTFE jest wyrównany z otworem na filament w głowicy filamentu, a następnie wypchnij rurkę PTFE z tyłu AMS. Po zainstalowaniu pociągnij za rurkę PTFE, aby upewnić się, że jest dobrze zamocowana.
 |
 |
¶ Kalibracja
Podłącz kabel zasilający, podłącz AMS do drukarki, włącz zasilanie i rozpocznij ładowanie filamentów za pomocą AMS, wykonując czynności na ekranie. Jeśli ładowanie może zostać zakończone i nie pojawią się żadne komunikaty o błędach podczas całego procesu ładowania, wymiana jest pomyślna.
W przeciwnym razie sprawdź wszystkie połączenia i spróbuj ponownie. Jeśli problem będzie się powtarzał, skontaktuj się z serwisem Bambu Lab w celu uzyskania dalszej pomocy.
