¶ Metoda konserwacji
Regularnie używaj szczotki do czyszczenia dymu i kurzu nagromadzonych na radiatorze i wentylatorze. Dodatkowo wyczyść czujnik płomienia na przednim końcu modułu laserowego i soczewkę lasera za pomocą alkoholu i ściereczki z włókniny. Podczas czyszczenia kamer należy pamiętać, aby używać tylko niewielkiej ilości alkoholu i lekko wycisnąć ściereczkę z włókniny przed przetarciem, aby zapobiec przedostaniu się alkoholu do plastikowej obudowy.
¶ Częstotliwość konserwacji
H2D może ocenić poziom zanieczyszczenia drukarki na podstawie rodzaju i czasu trwania zadań laserowych oraz zapewnić odpowiednie przypomnienia o czyszczeniu i konserwacji (ta funkcja nie jest obsługiwana w fabrycznym oprogramowaniu, a obsługiwane wersje zostaną ogłoszone później). Należy pamiętać o konserwacji i czyszczeniu modułu laserowego zgodnie z wymaganiami. Nieprzestrzeganie tego może spowodować uszkodzenie urządzenia i stworzyć zagrożenie bezpieczeństwa.
Zaleca się użycie szczotki do prostego czyszczenia zanieczyszczeń i kurzu na zewnętrznej powierzchni po każdym zadaniu laserowym. Gdy drukarka otworzy okno w celu czyszczenia i konserwacji, należy zdjąć górną pokrywę modułu laserowego i wyczyścić kurz na powierzchni wentylatora i radiatorze pod wentylatorem. Za pomocą narzędzia do szybkiego zwalniania usuń dyszę powietrza i wytrzyj soczewkę lasera.
¶ Film o konserwacji
Już wkrótce!
¶ Powiązane strony
- Zalecenia dotyczące regularnego czyszczenia i konserwacji drukarki H2D
- Zalecenia dotyczące regularnej konserwacji modułu lasera 10 W

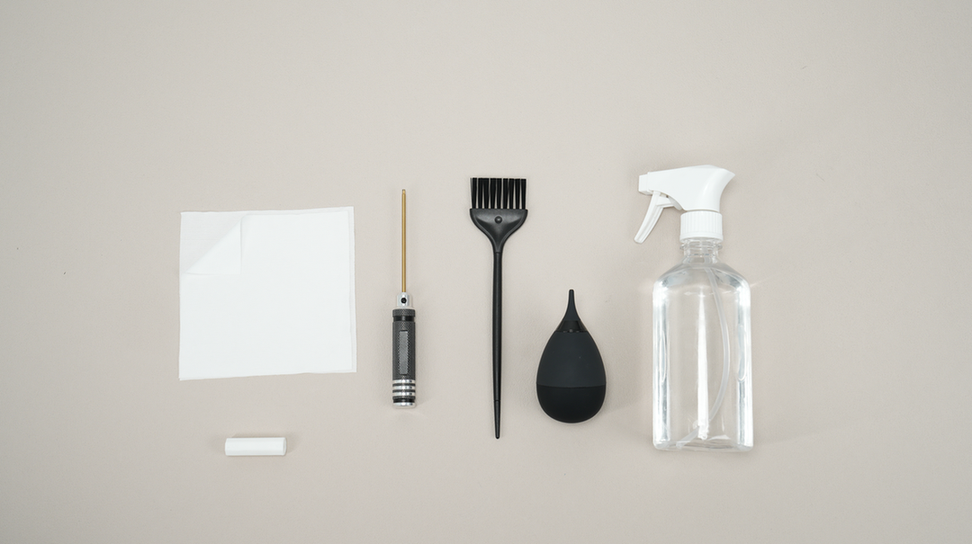

¶ Potrzebne narzędzia i materiały
- Klucz imbusowy H2.0 lub H2.5
- Ściereczka z włokniny
- Pędzel
- Dmuchawa
- Środki czyszczące
- Narzędzie do usuwania dyszy air-assist (wewnętrzny plik modelu drukarki)

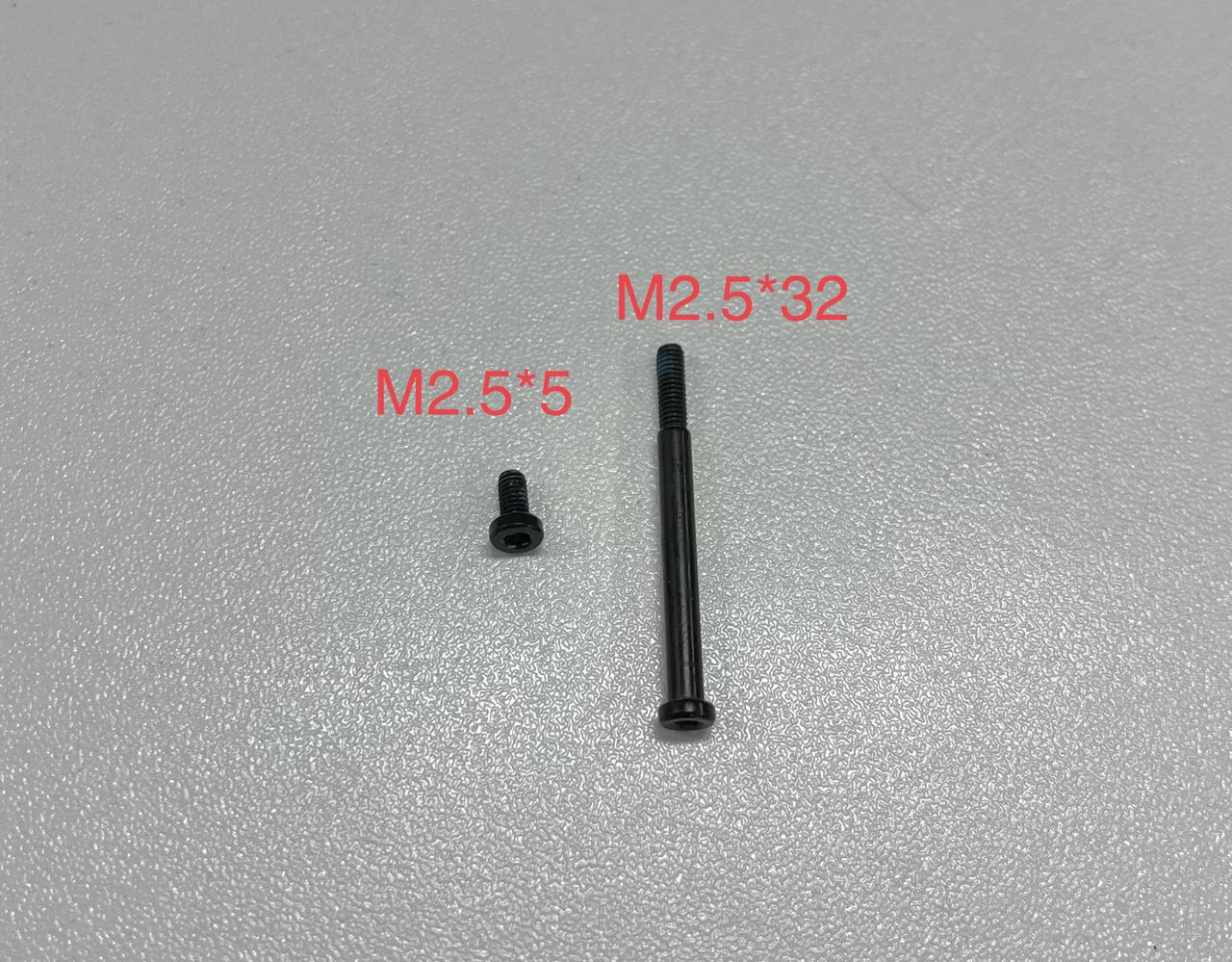

¶ Specyfikacja śrub
- M2.5x5 * 8
- M2.5x32 * 4
¶ Krok 1: Wyczyść zewnętrzną stronę górnej pokrywy

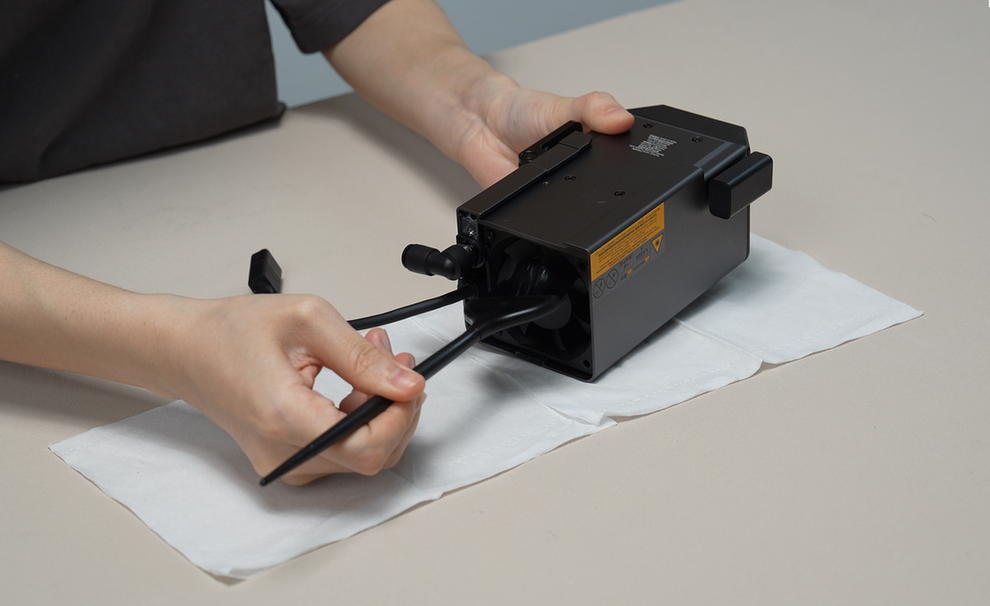

Użyj szczotki, aby wyczyścić kurz z pokrywy pod różnymi kątami, aby zapewnić dokładne czyszczenie. Jeśli wokół modułu laserowego znajduje się znaczna ilość kurzu, możesz najpierw przetrzeć go ściereczką z włókniny zwilżoną alkoholem. Ten krok będzie również uwzględniony w kolejnym procesie czyszczenia.
 |
 |
¶ Krok 2: Zdejmij górną pokrywę modułu laserowego

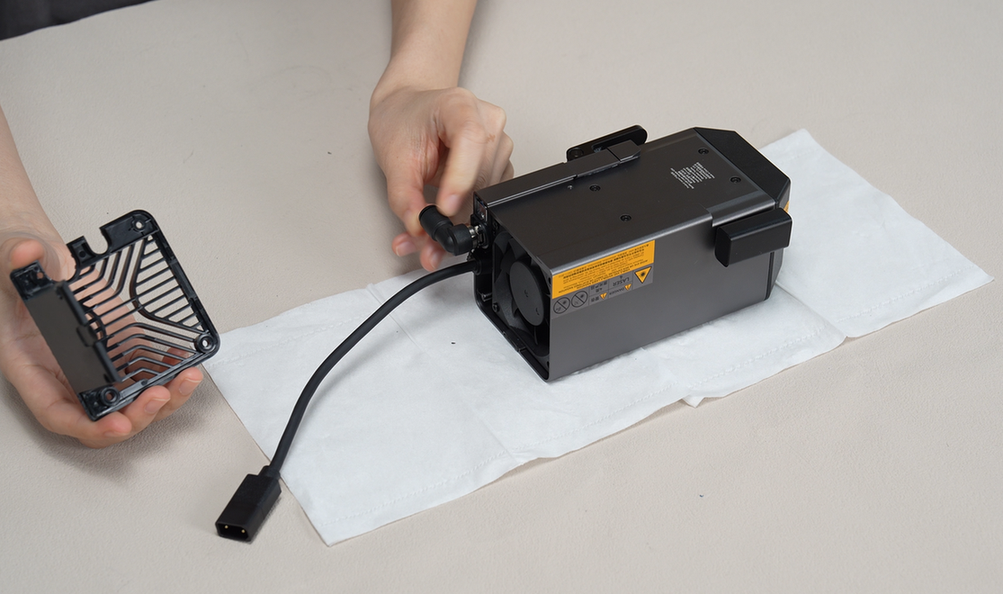

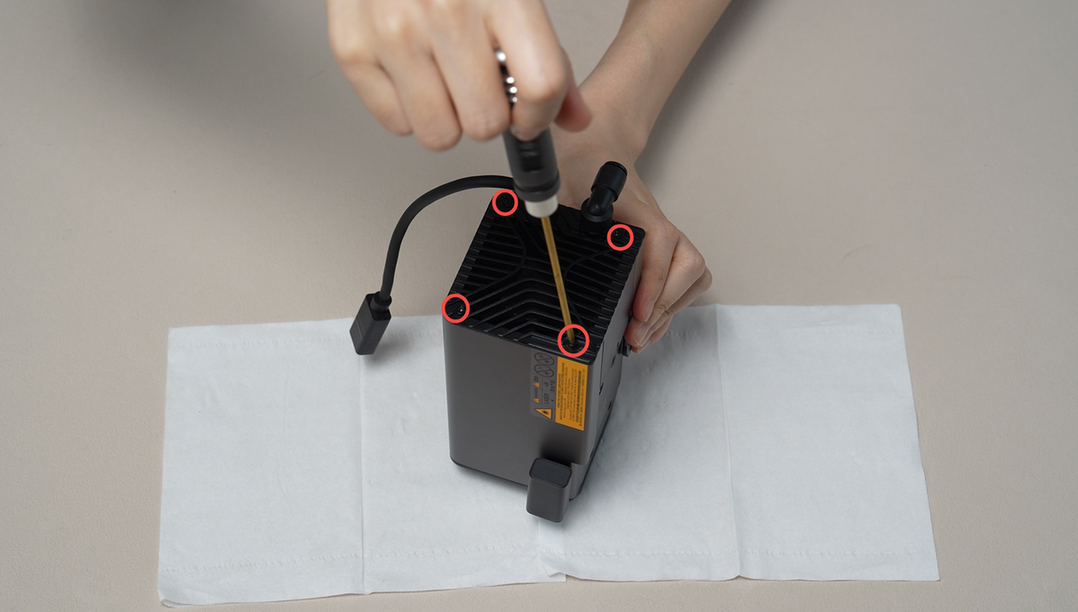

Wykręć łącznie sześć śrub (M2.5x26 * 2, M2.5x5 * 4) z przodu i z boku pokrywy, a następnie zdejmij pokrywę.
 |
 |
 |
¶ Krok 3: Wyczyść wentylator

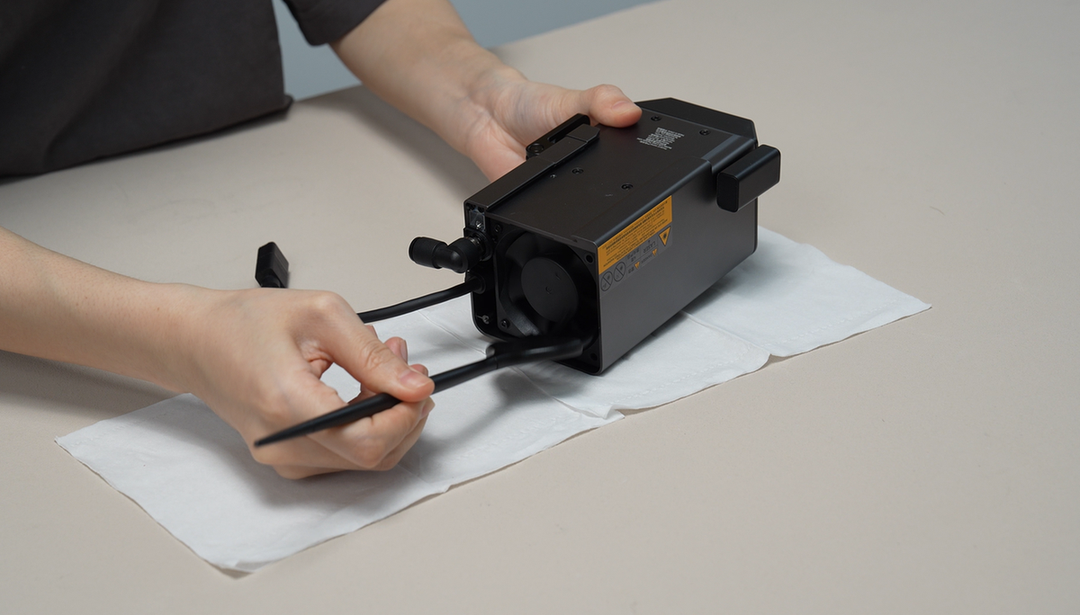

Odepnij klamrę kabla i poluzuj kabel. Następnie użyj szczotki, aby wyczyścić kurz z wentylatora i kabla. Podczas czyszczenia wentylatora obracaj wentylator podczas czyszczenia, aby upewnić się, że cały kurz z każdej łopatki został usunięty. Po usunięciu dużych cząstek kurzu możesz użyć alkoholu do czyszczenia szczotki, zapewniając dobry efekt czyszczenia.
 |
 |
¶ Krok 4: Wyczyść górną pokrywę modułu laserowego

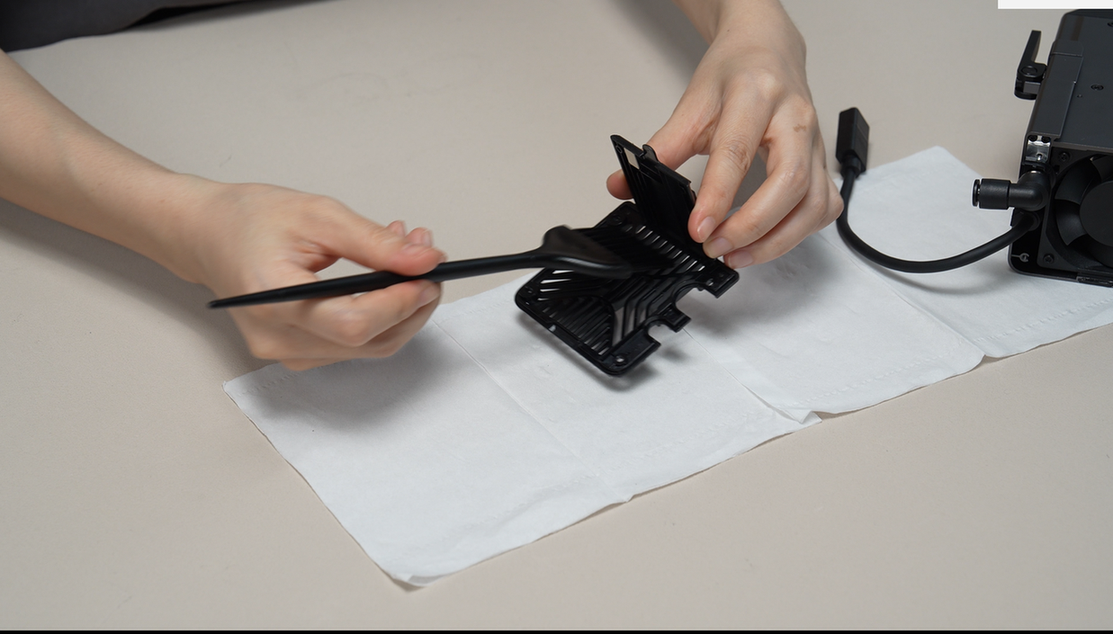

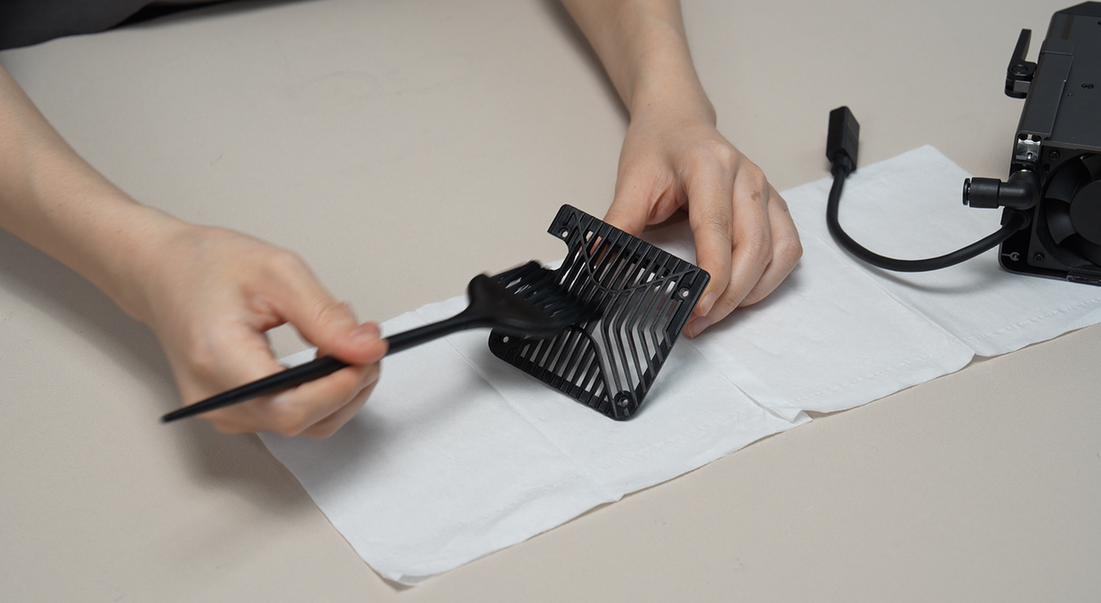

Wyczyść ponownie zdjętą pokrywę modułu laserowego, usuwając wszelki pozostały kurz w szczelinach pokrywy. Następnie odwróć pokrywę i wyczyść kurz wewnątrz.
 |
 |
¶ Krok 5: Zdejmij obudowę modułu laserowego

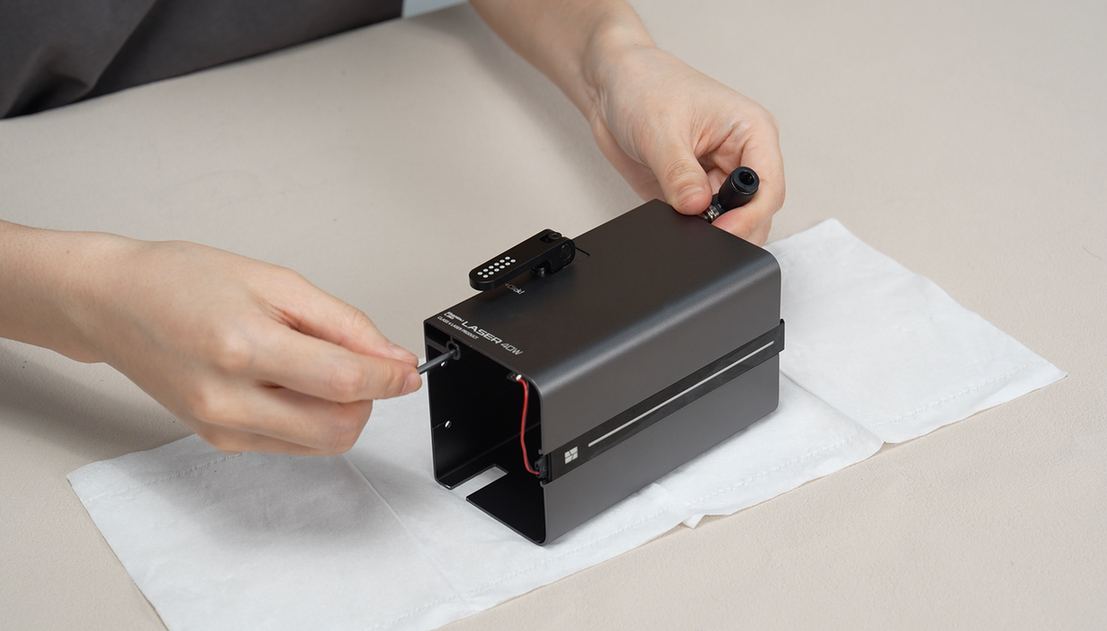

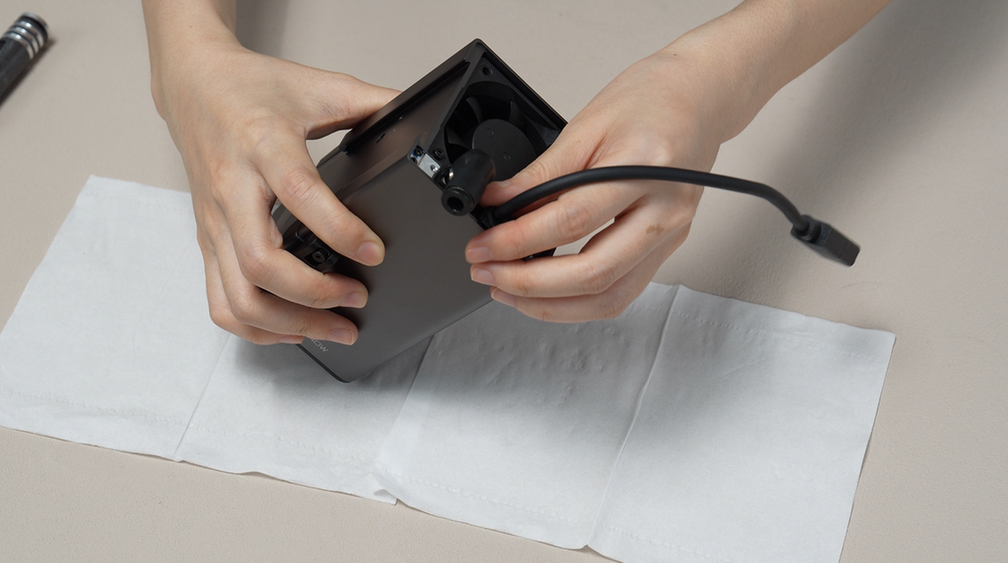

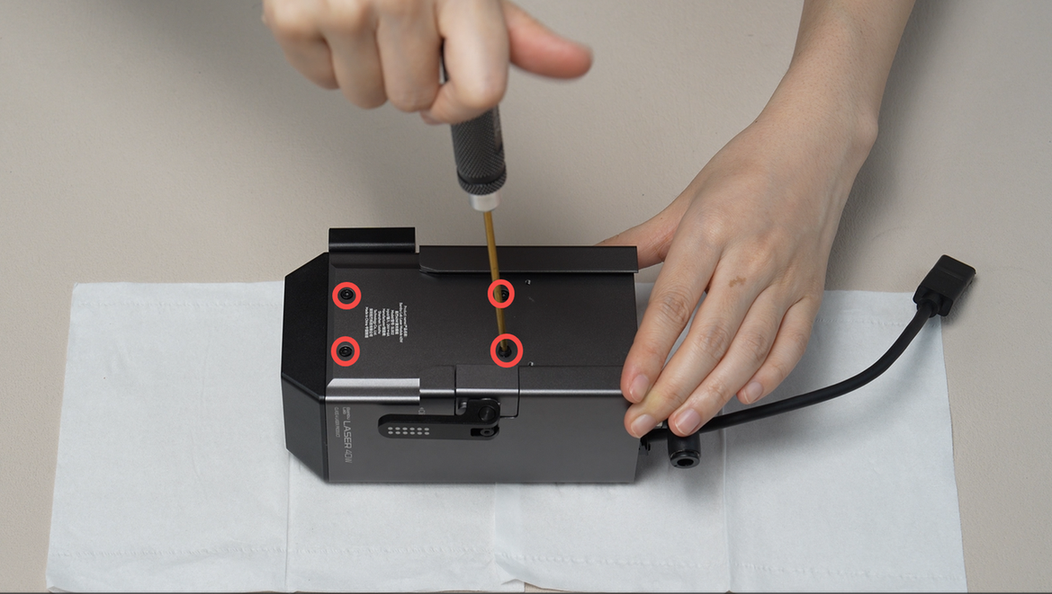

Odkręć cztery śruby (M2,5x5) z boku modułu laserowego i usuń zacisk u nasady kabla z obudowy.
 |
 |
 |

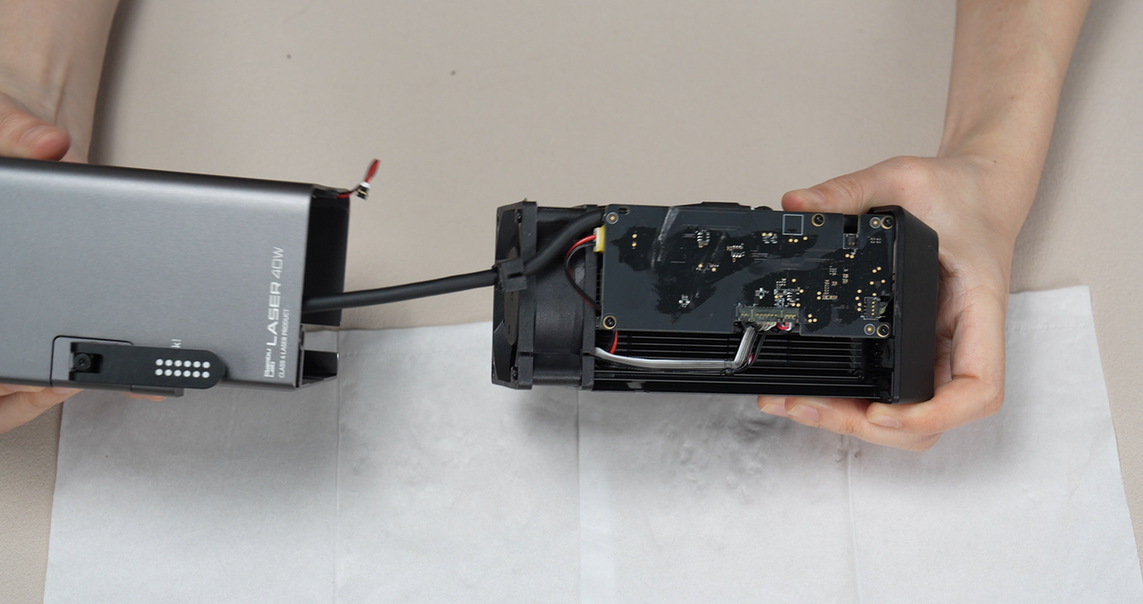

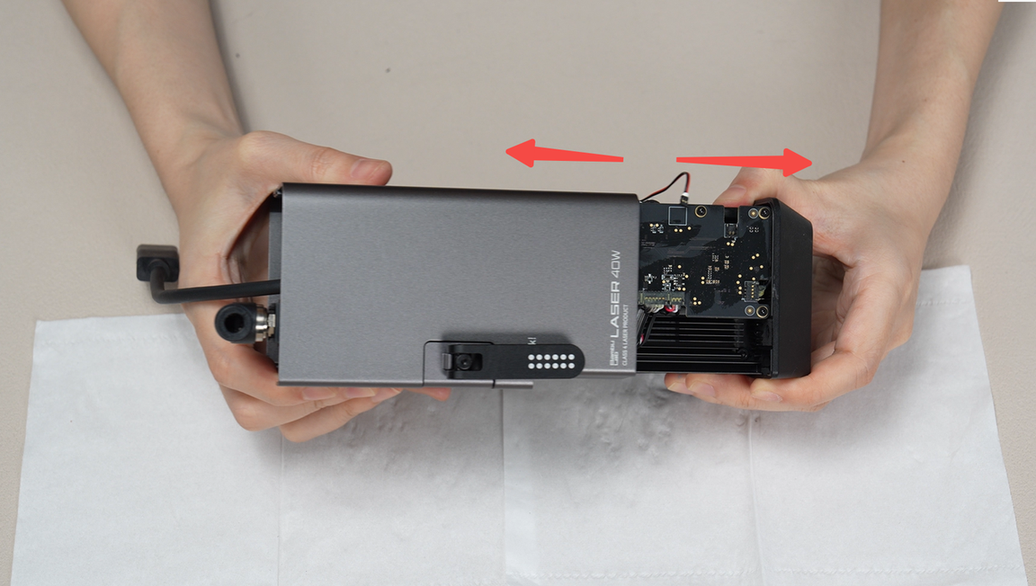

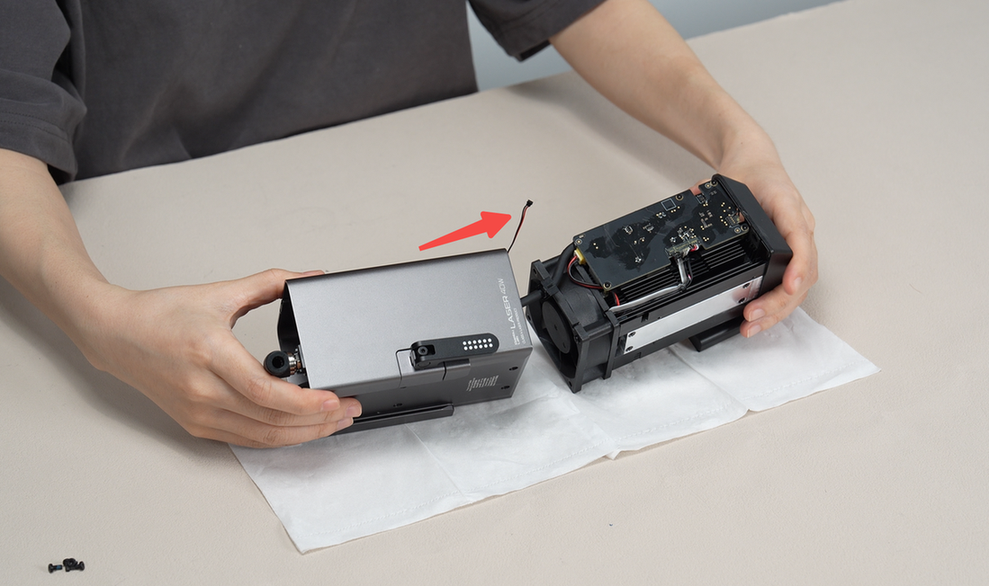

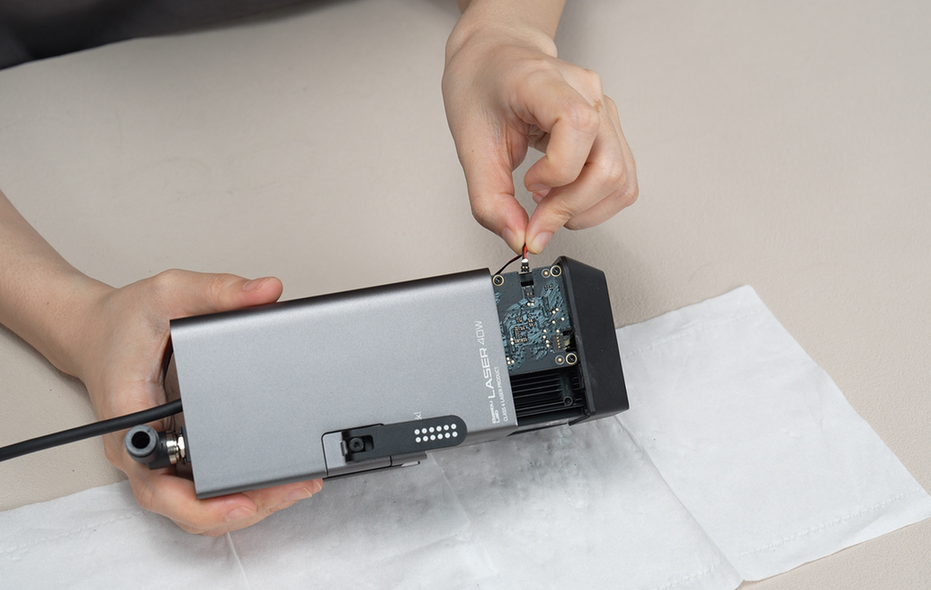

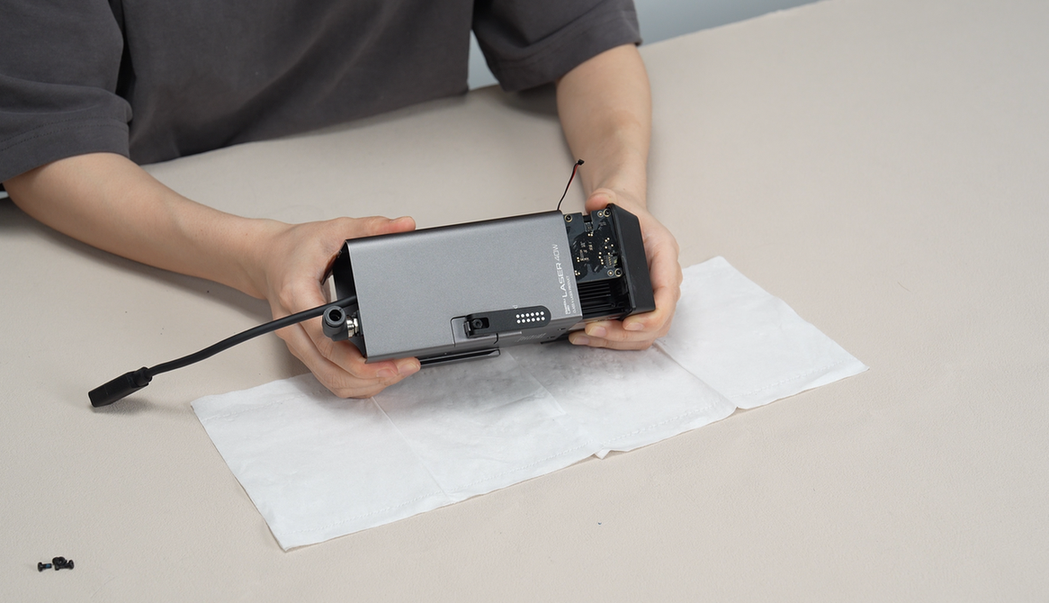

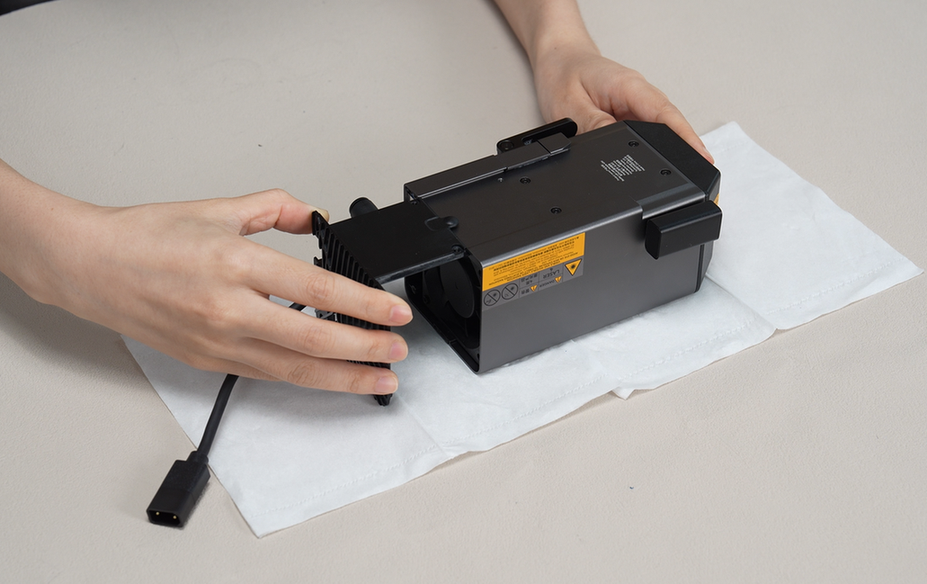

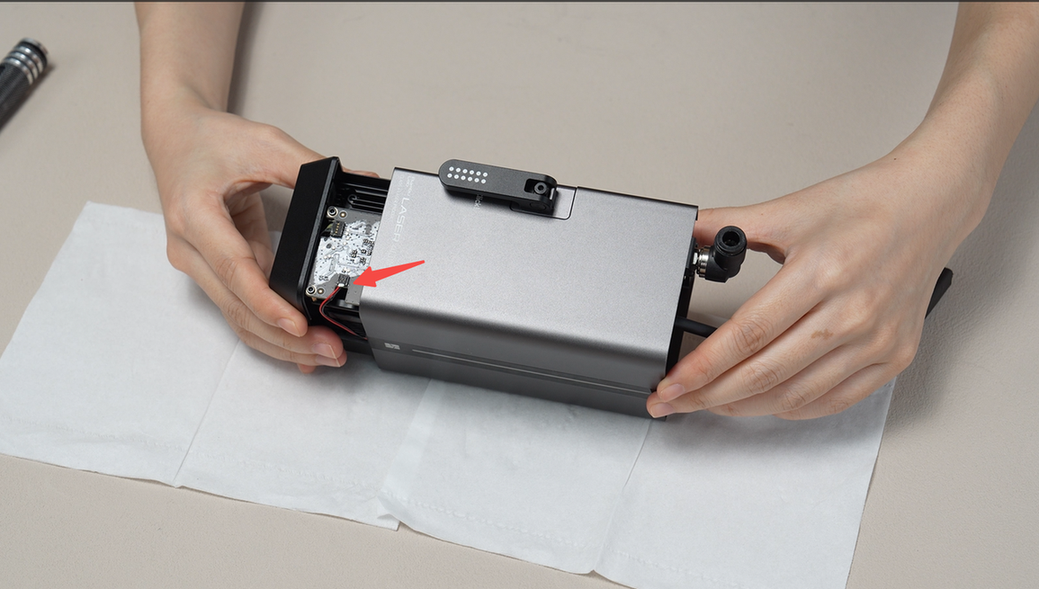

Delikatnie wypchnij obudowę modułu laserowego na zewnątrz na niewielką odległość, aby zapobiec uszkodzeniu złącza kabla. Po odsłonięciu pierwszego złącza kabla odłącz ten kabel, aby płynnie zdjąć obudowę.
 |
 |

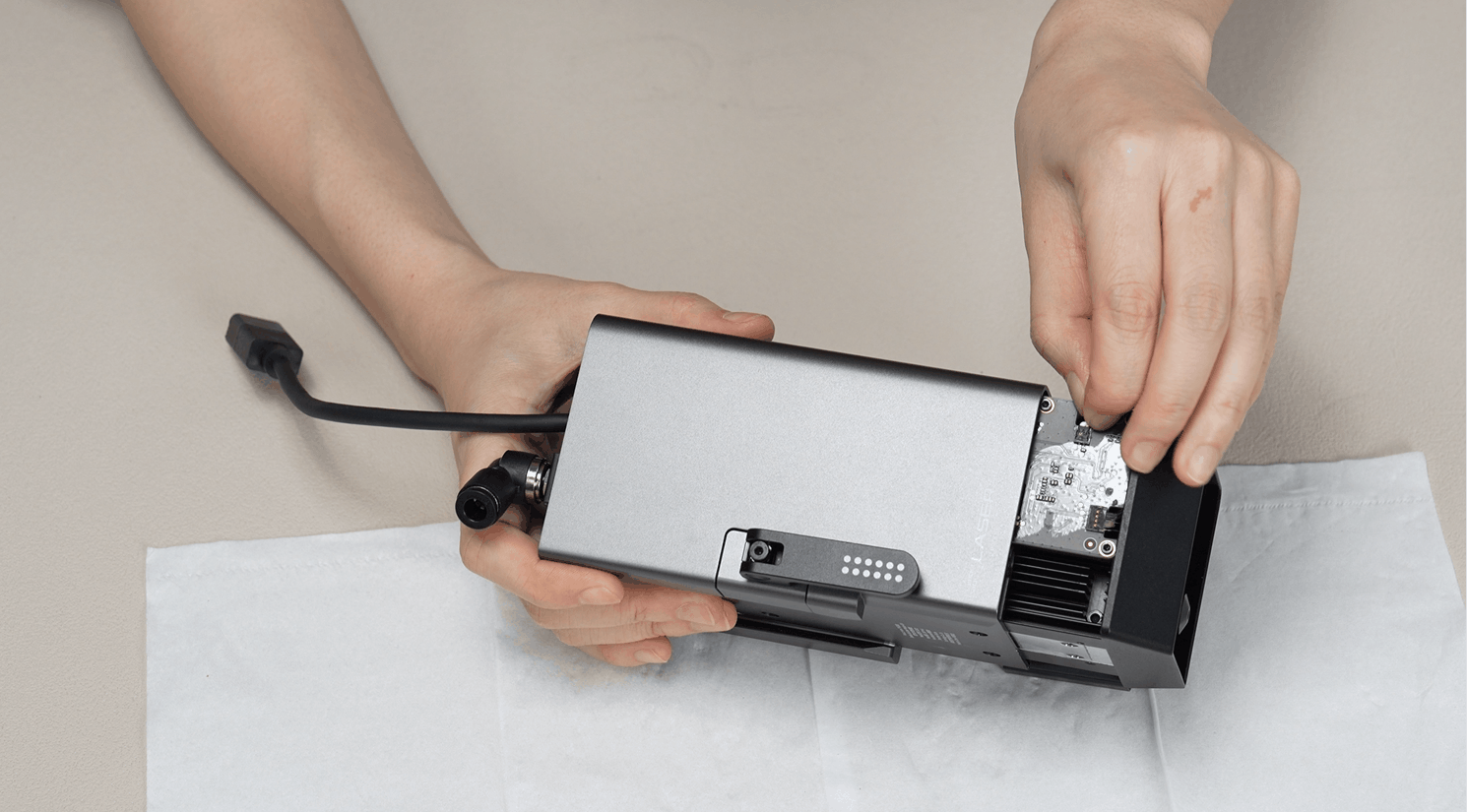

W przypadku niektórych wersji modułu laserowego złącze kabla w tym momencie jest przymocowane klejem. Podczas wyjmowania chwyć podstawę złącza ręką i unieś je do góry, aby odblokować złącze. Unikaj stosowania siły w poziomie, aby zapobiec uszkodzeniu złącza. Po wyjęciu klej na złączu można wyczyścić, aby ułatwić przyszłe instalacje.
W przypadku innej wersji modułu laserowego złącze kabla nie jest przyklejone, metoda wyjmowania jest taka sama.
Po pomyślnym wyjęciu obudowy ponownie odkręć śrubę (M2,5x26) na wentylatorze.
 |
 |
¶ Krok 6: Zdejmij złączkę rurki air-assist

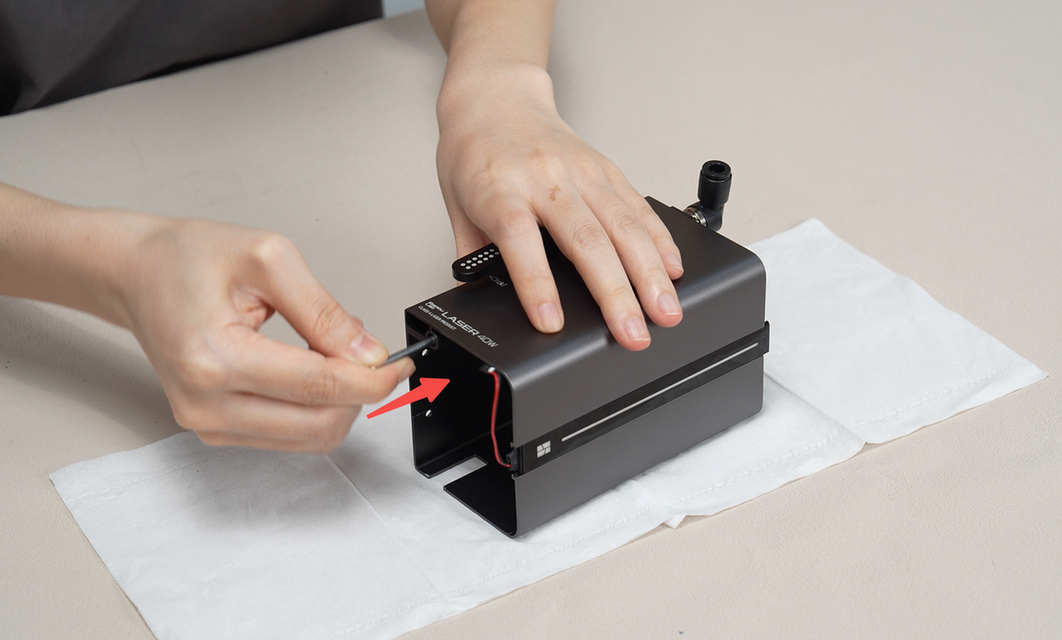

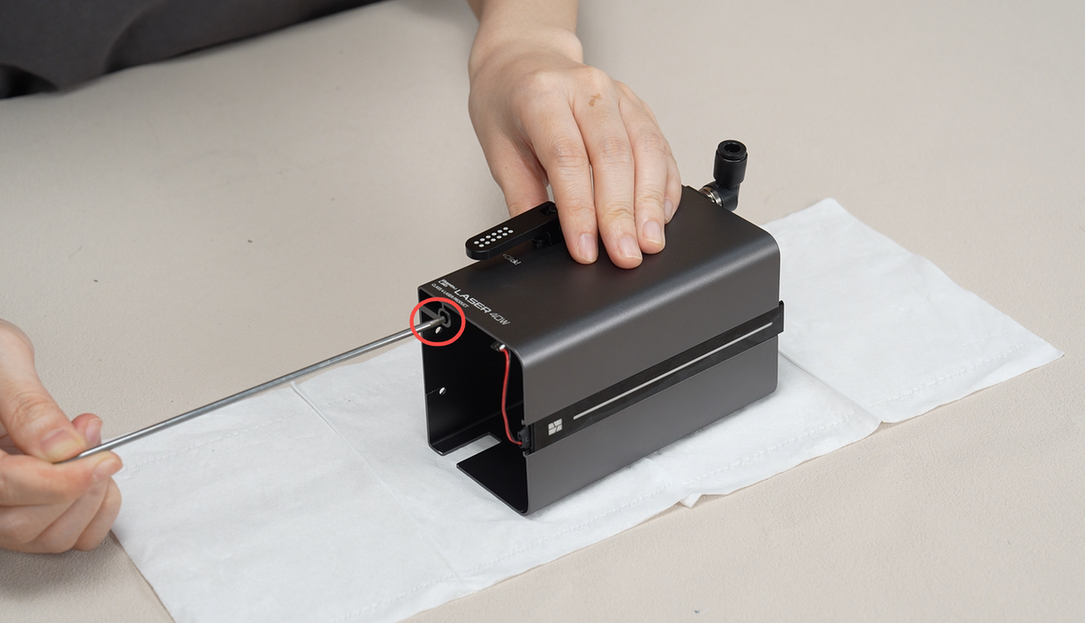

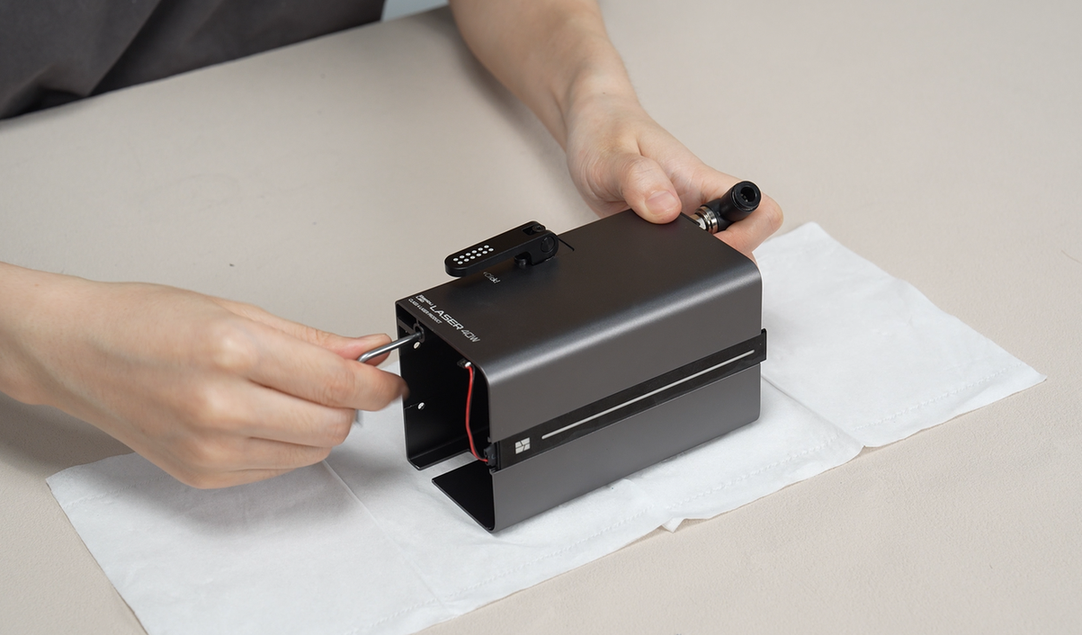

Użyj klucza imbusowego H2.5, aby włożyć złączkę rurki do odpowiedniego otworu na drugim końcu obudowy, wyrównaj ją ze złączką rurki, przytrzymaj złączkę i przekręć klucz imbusowy, aby ją odkręcić.
 |
 |
 |
|
¶ Krok 7: Wyczyść obudowę modułu laserowego

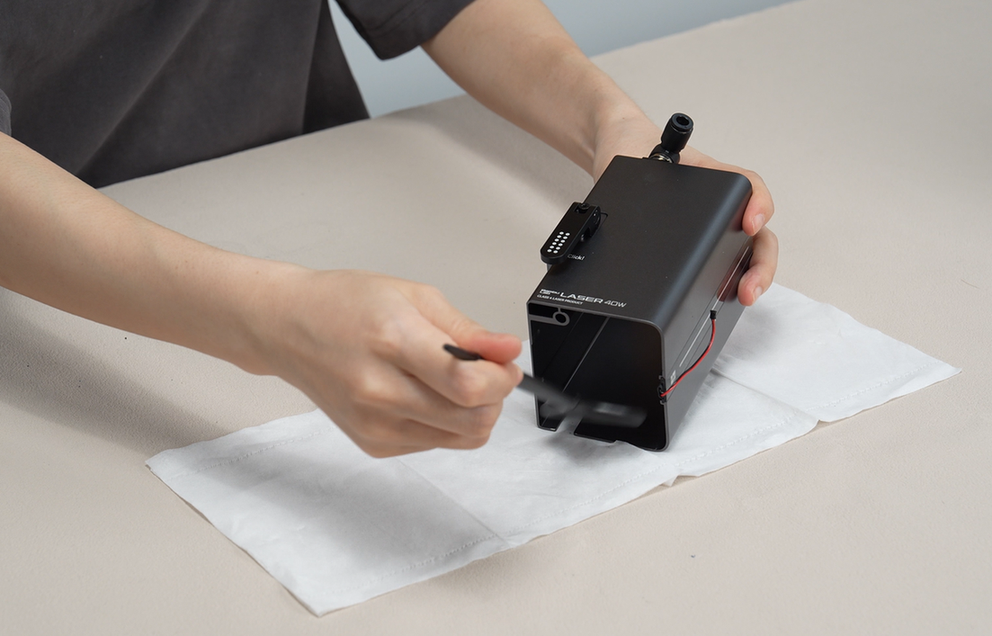

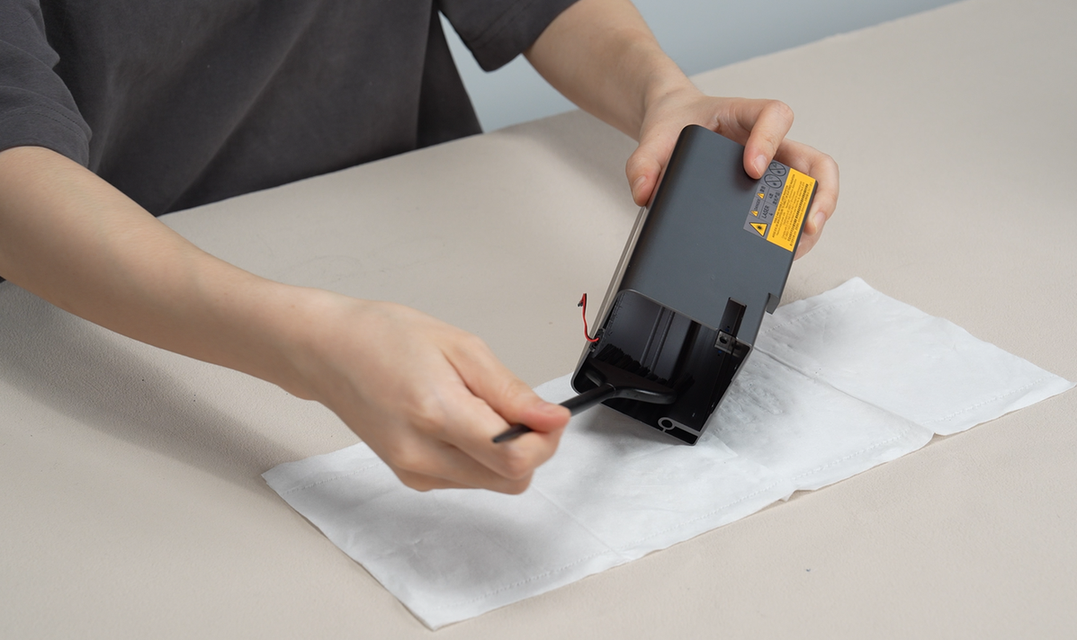

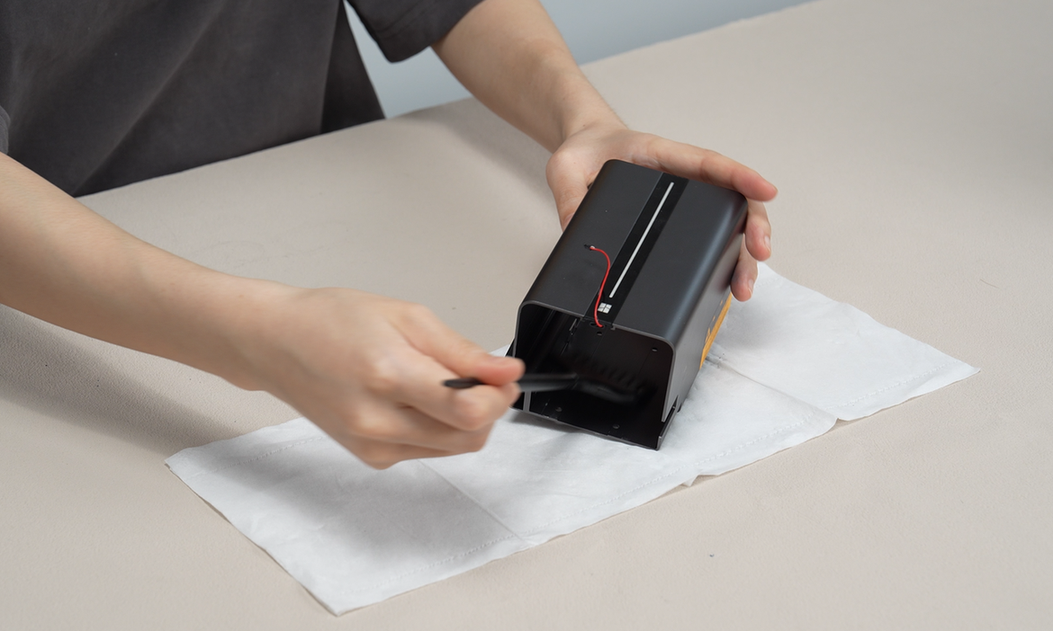

Użyj szczotki, aby wyczyścić wewnętrzne ścianki obudowy ze wszystkich czterech stron, usuwając wszelki kurz powierzchniowy.

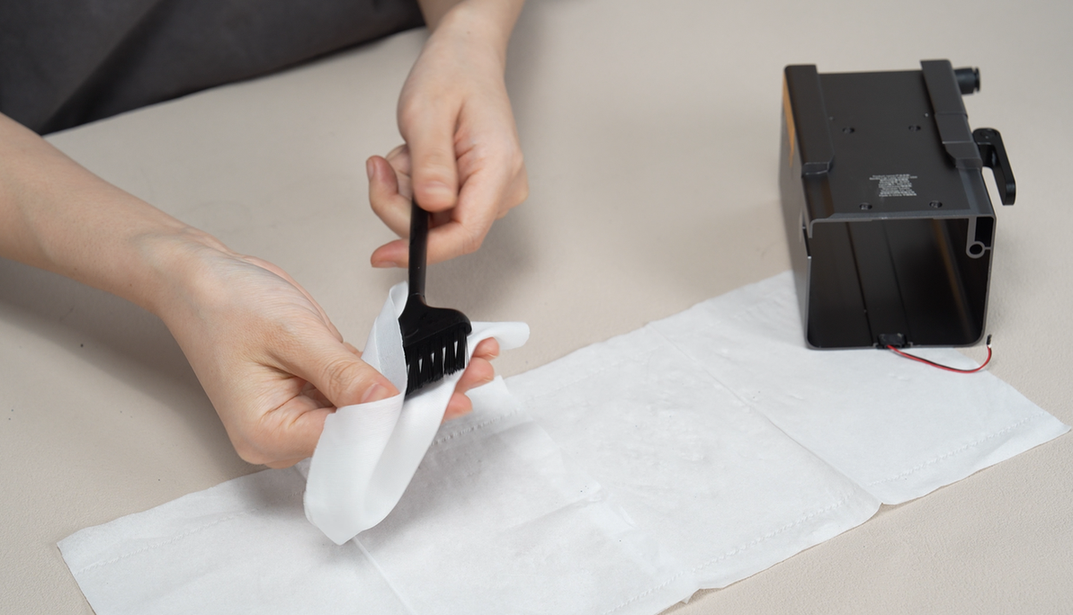

Spryskaj szczotkę alkoholem, a następnie wytrzyj ją ściereczką z włókniny. Użyj wyczyszczonej szczotki, aby ponownie wyczyścić wewnętrzne ścianki obudowy ze wszystkich czterech stron.
 |
 |
 |
 |
Na koniec spryskaj alkoholem tkaninę włókninową, przytrzymaj ją pęsetą i włóż do obudowy, aby ją przetrzeć, dokładnie czyszcząc wewnętrzne ścianki obudowy ze wszystkich czterech stron.
¶ Krok 8: Wyczyść łącznik rurki air-assist

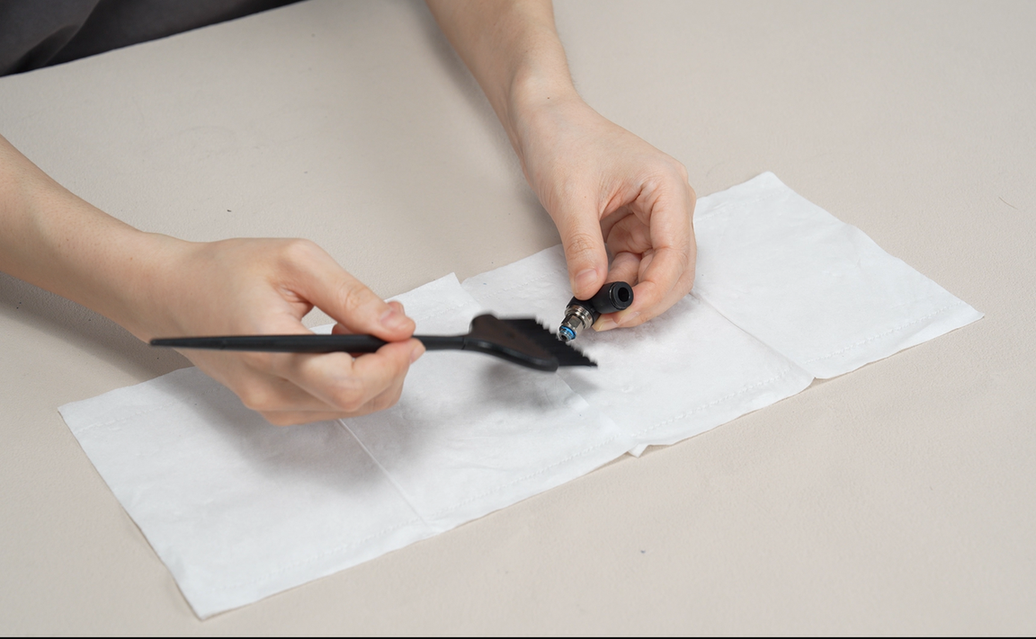

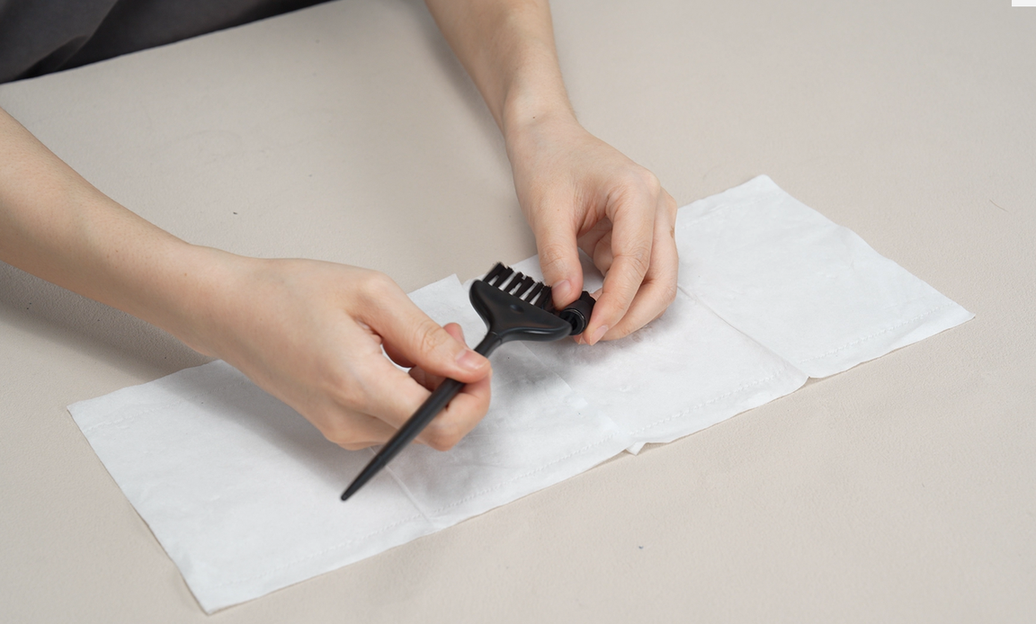

Spryskaj alkoholem szczotkę lub tkaninę włókninową, a następnie wytrzyj łącznik.
 |
 |
Następnie zamontuj ponownie łącznik za pomocą klucza imbusowego H2.5.
¶ Krok 9: Wyczyść tył wentylatora

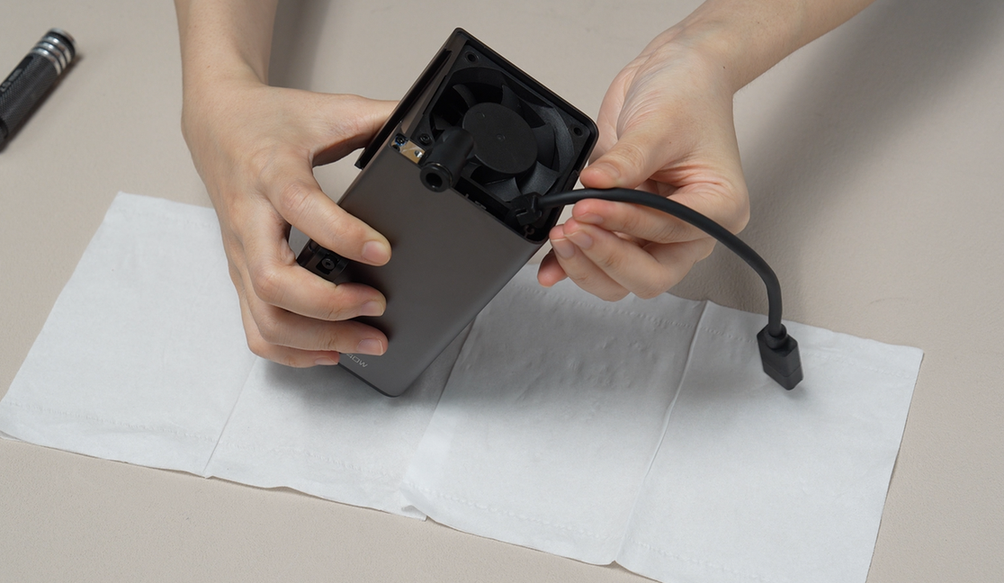

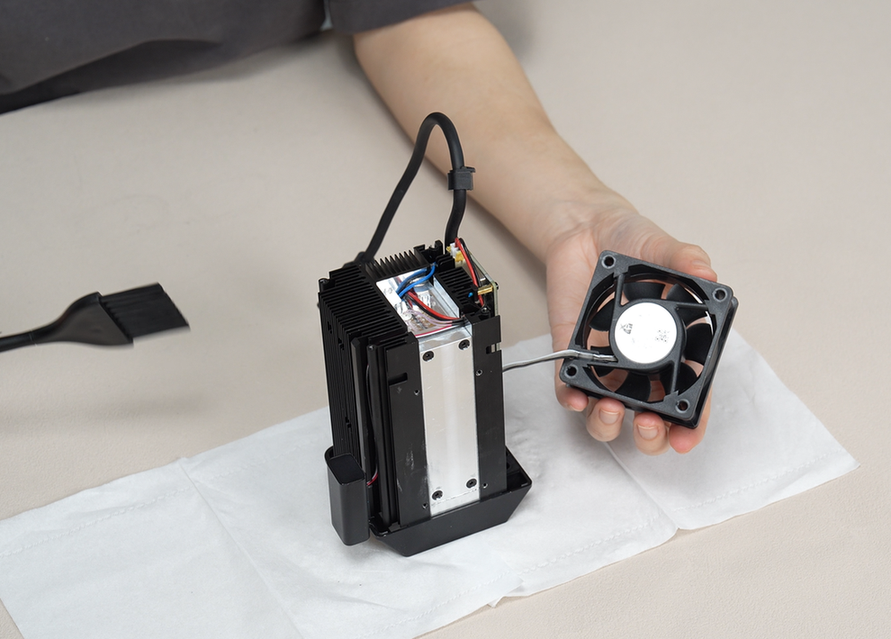

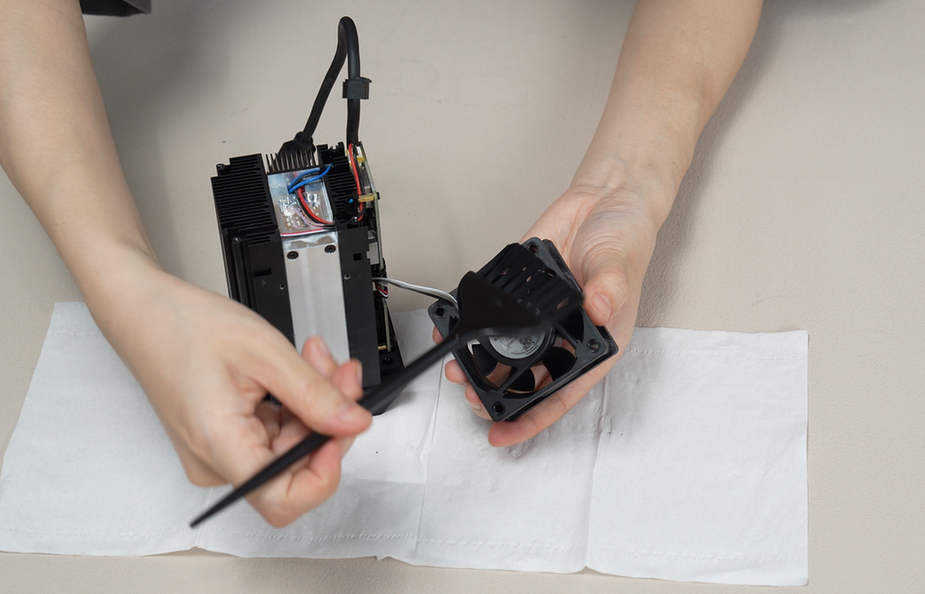

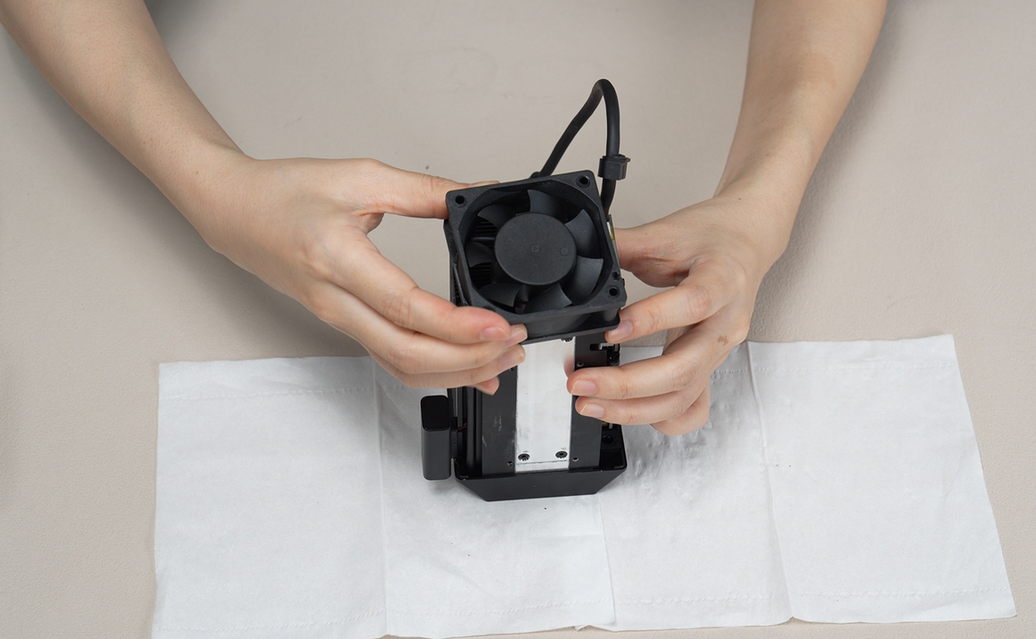

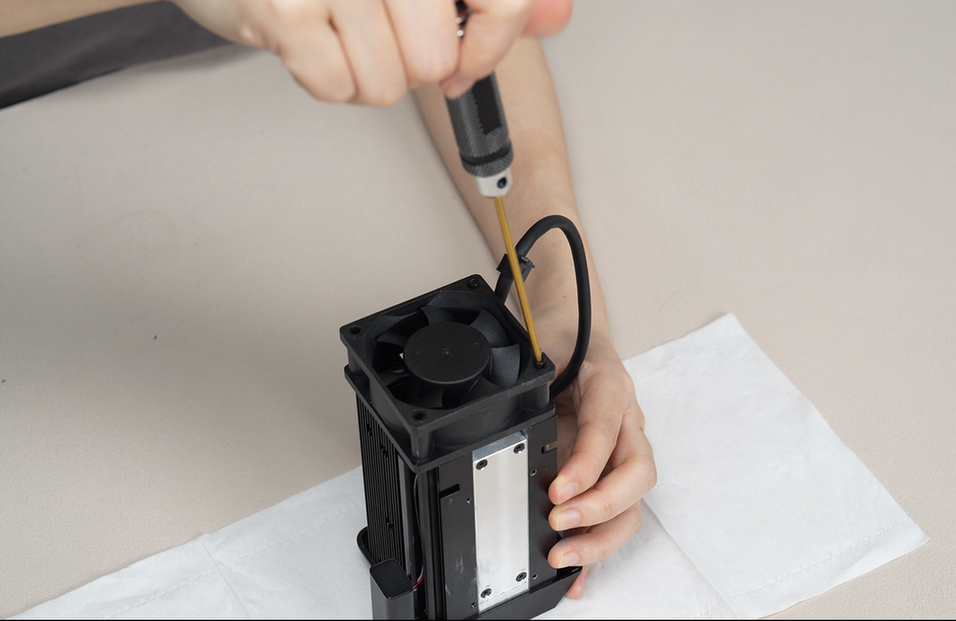

Odkręć dwie stałe śruby (M2.5x32) na wentylatorze i odwróć wentylator.
 |
 |

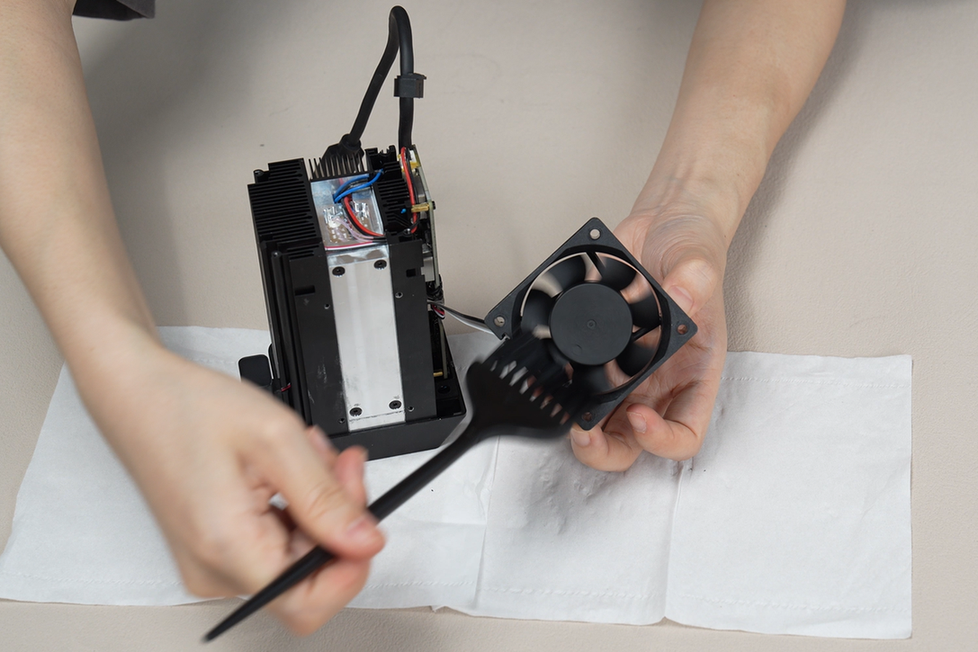

Wyczyść kurz z tyłu wentylatora za pomocą szczotki, a następnie wyczyść kurz z powierzchni żeber radiatora.
 |
 |
¶ Krok 10: Wyczyść żebra radiatora modułu laserowego

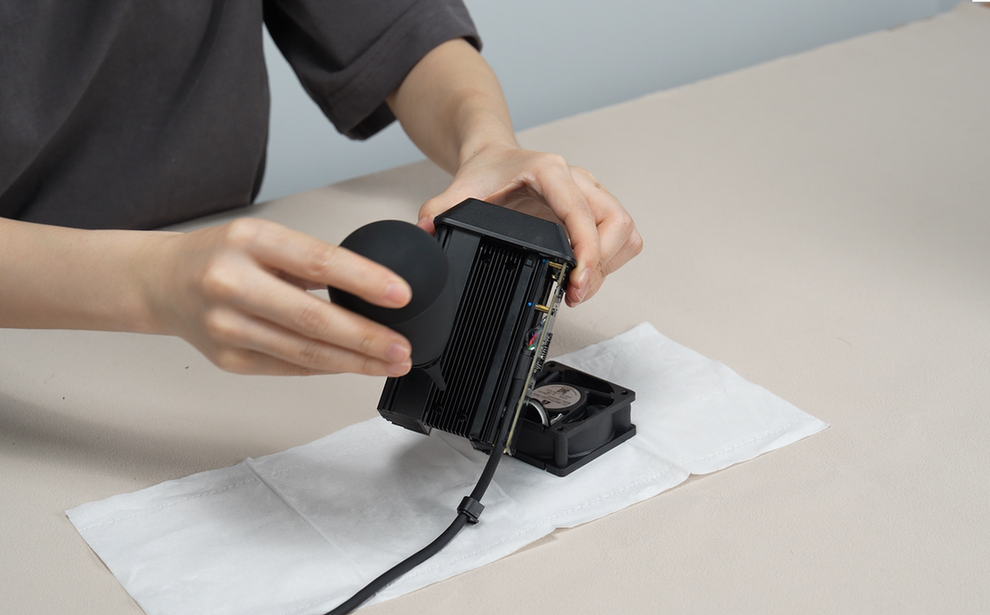

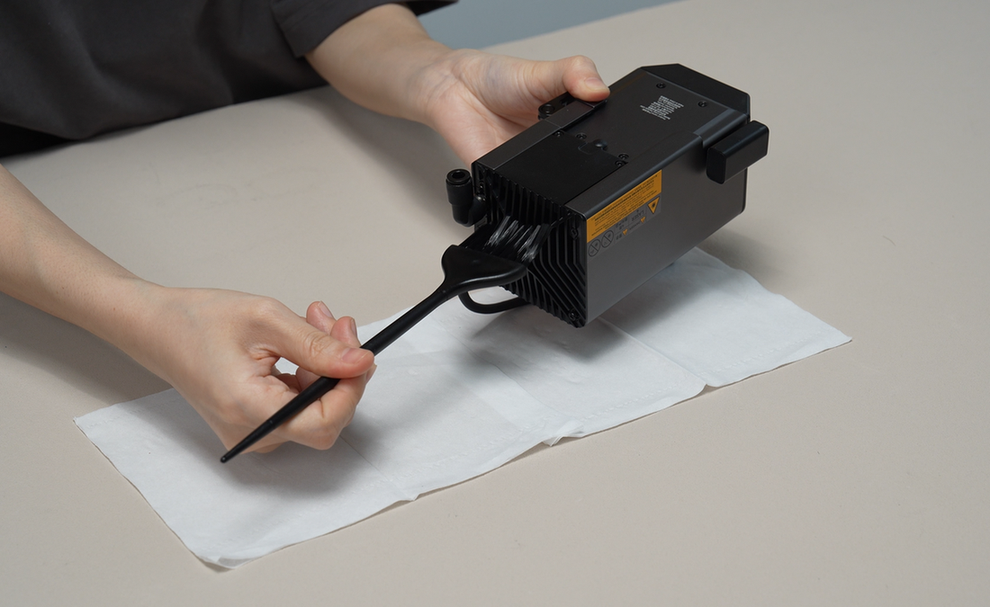

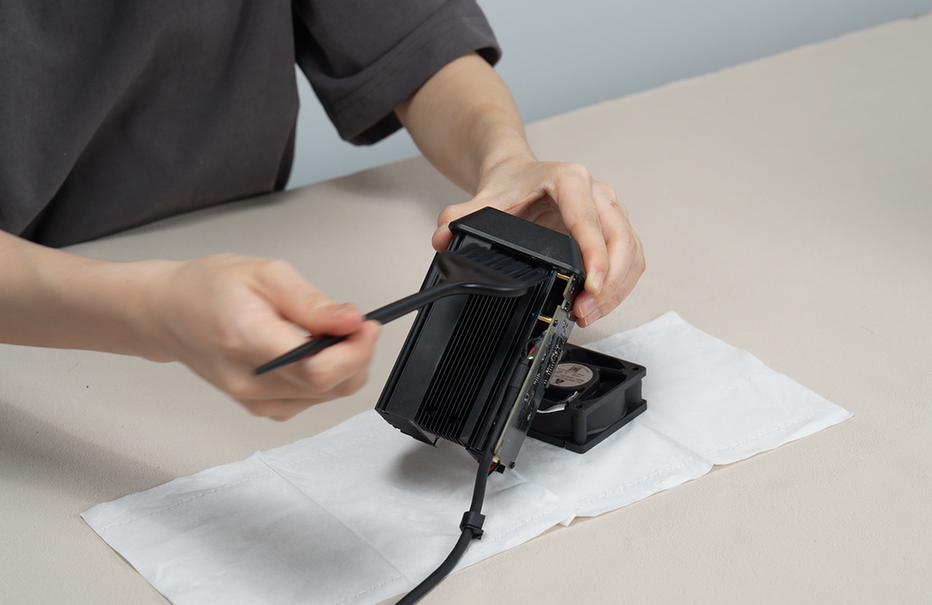

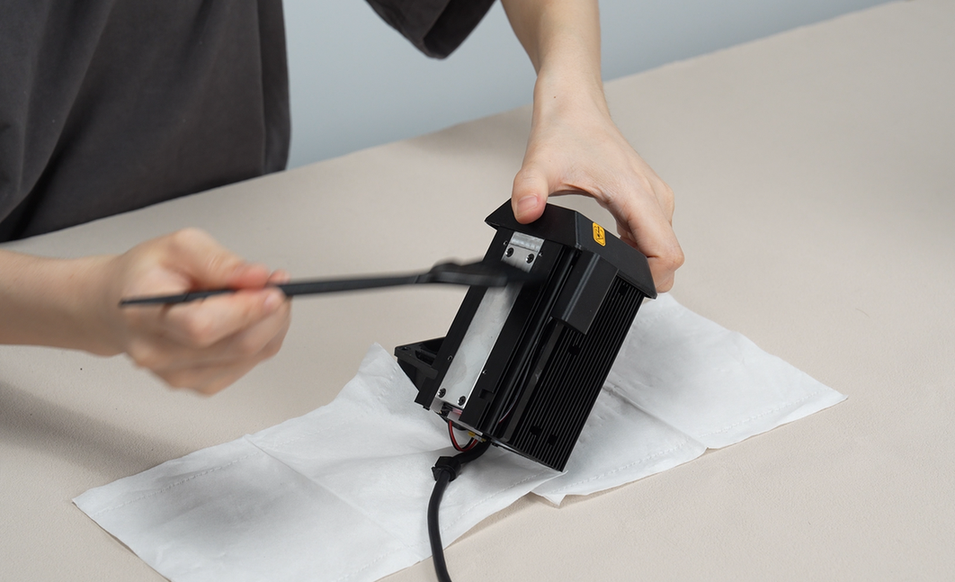

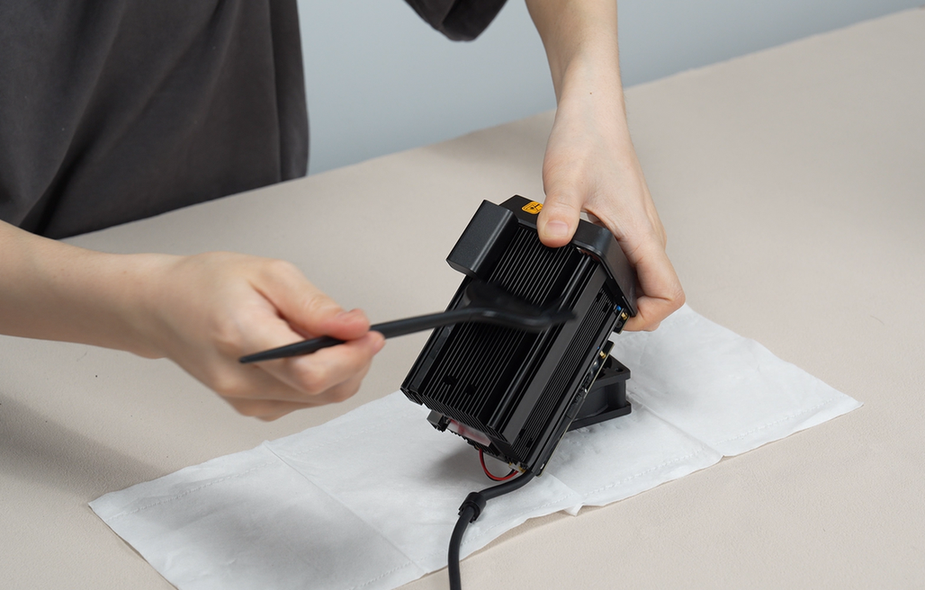

Użyj szczotki, aby wyczyścić kurz z powierzchni żeber radiatora, a następnie użyj dmuchawy, aby wydmuchać kurz z wnętrza radiatora.
 |
 |
 |
 |
 |
Po zakończeniu czyszczenia zamontuj ponownie jedną długą śrubę (M2,5x32) w jednym z dwóch otworów na śruby znajdujących się najbliżej płytki.
 |
 |

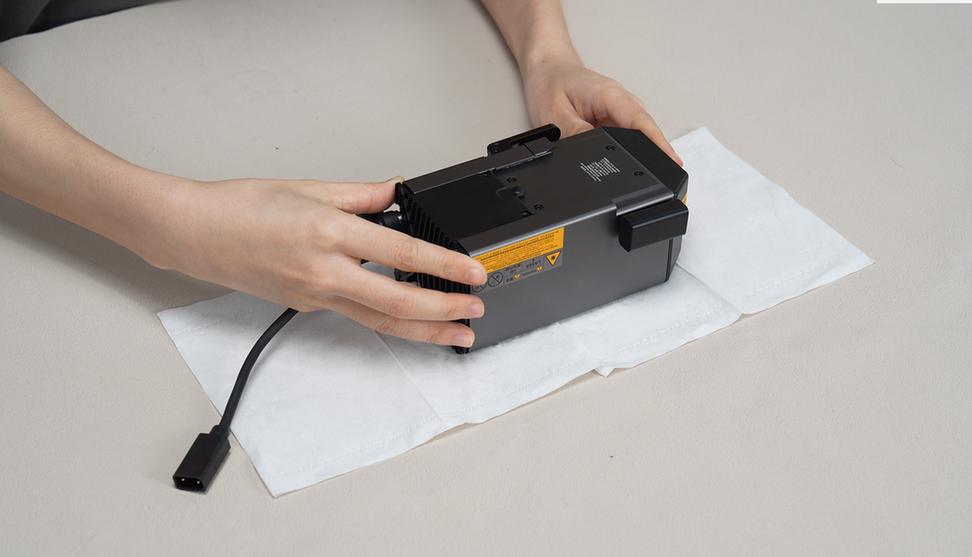

¶ Krok 11: Zainstaluj obudowę modułu laserowego
Przed zainstalowaniem obudowy wyciągnij kabel wewnątrz obudowy na zewnątrz, aby zapobiec jego dociśnięciu przez moduł laserowy. Przeciągnij złącze przez obudowę, spłaszcz kabel na module laserowym, aby zapobiec jego zakleszczeniu podczas procesu instalacji.
 |
 |

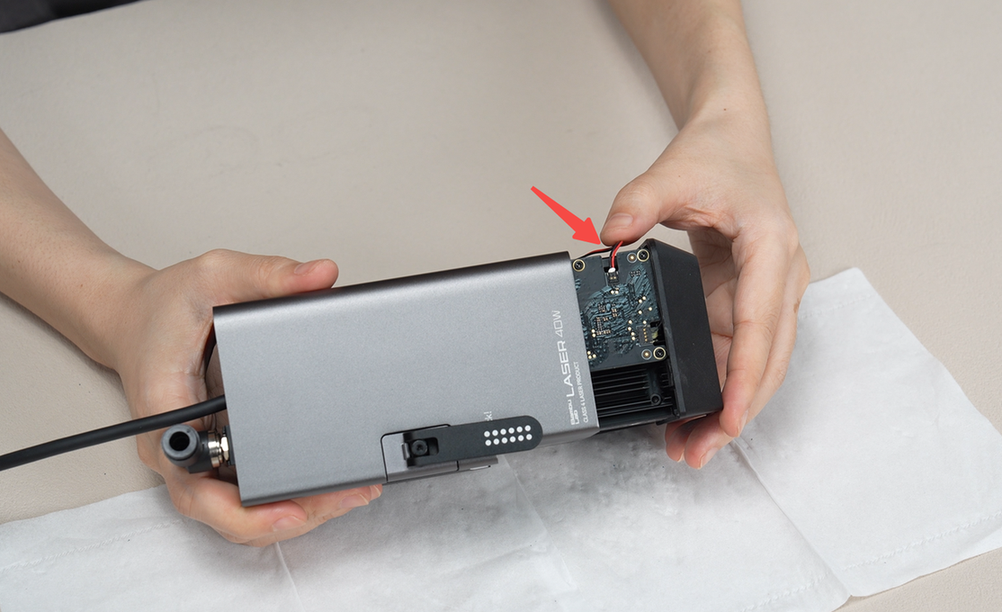

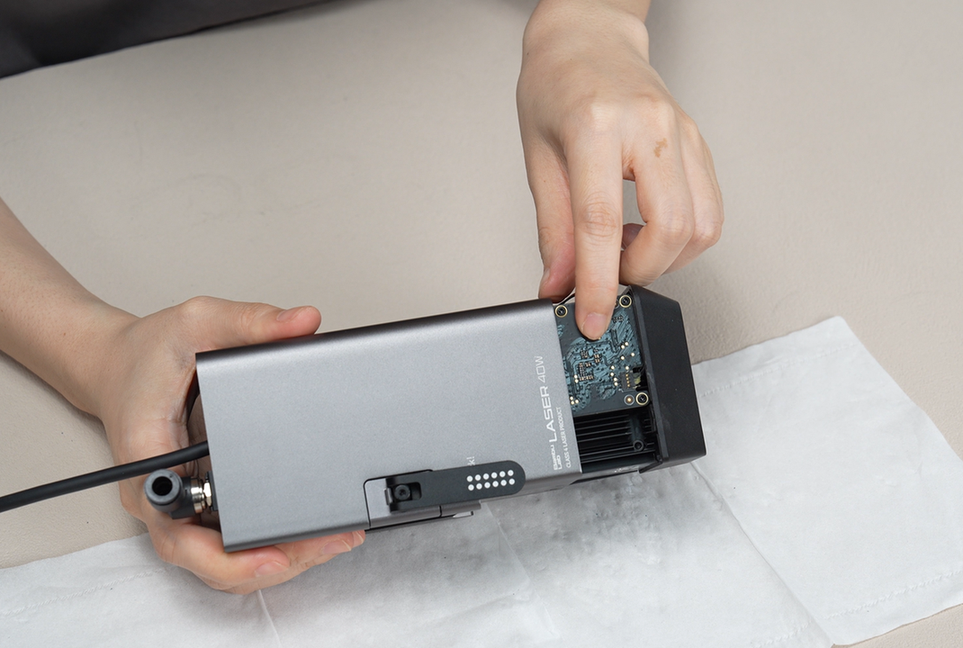

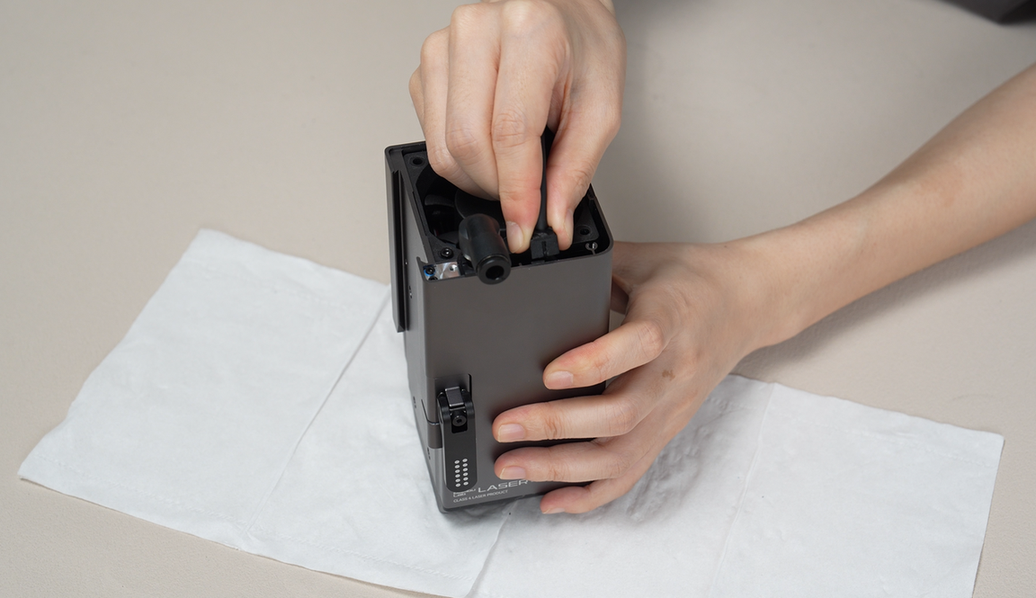

Następnie przesuń obudowę wzdłuż szyny prowadzącej na odległość tuż przed pierwszą wtyczkę. Ponownie włóż kabel do wtyczki, wciśnij go z powrotem i spłaszcz ręką, aby całkowicie dopasować obudowę z powrotem na miejsce.
 |
 |
 |
Następnie dokręć 4 śruby mocujące (M2,5x5) z boku obudowy.
¶ Krok 12: Zainstaluj górną pokrywę modułu laserowego
Ponownie przymocuj zatrzask na kablu przyłączeniowym do ściany zewnętrznej, naciśnij zatrzask ręką, aby zapobiec drganiom kabla przyłączeniowego. Następnie przesuń górną pokrywę wzdłuż rowków po obu stronach i na koniec mocno ją dociśnij.
 |
 |
 |
 |

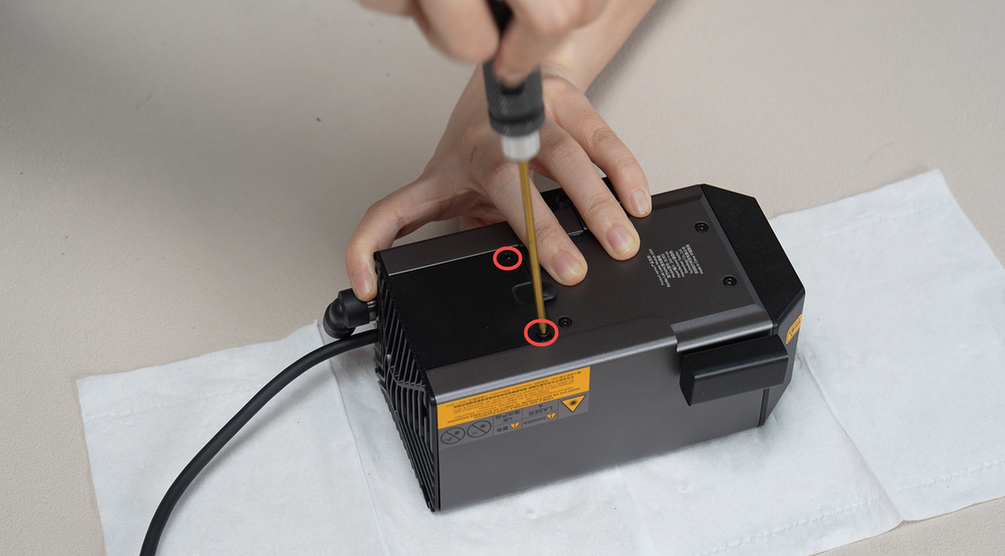

Dokręć dwie śruby mocujące (M2,5x5) z boku górnej pokrywy.

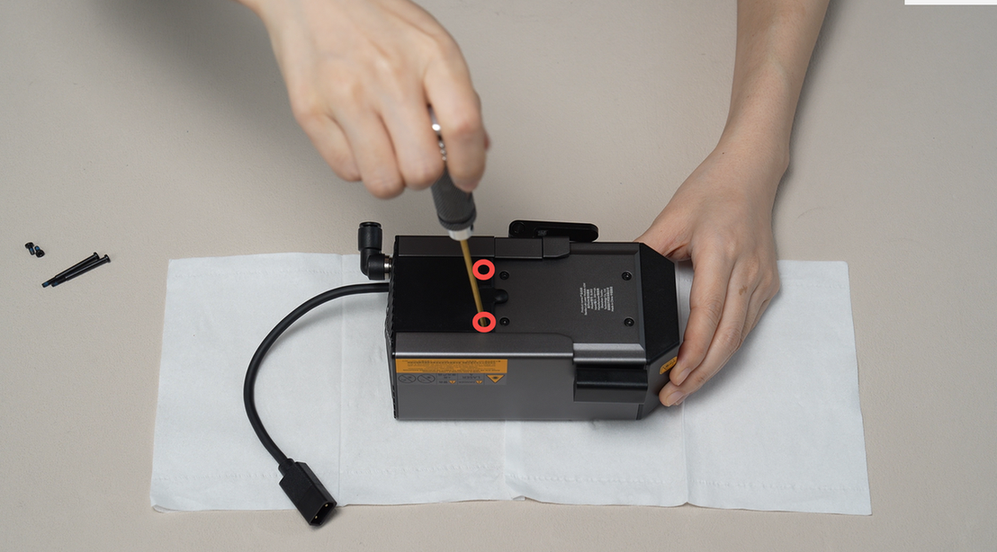

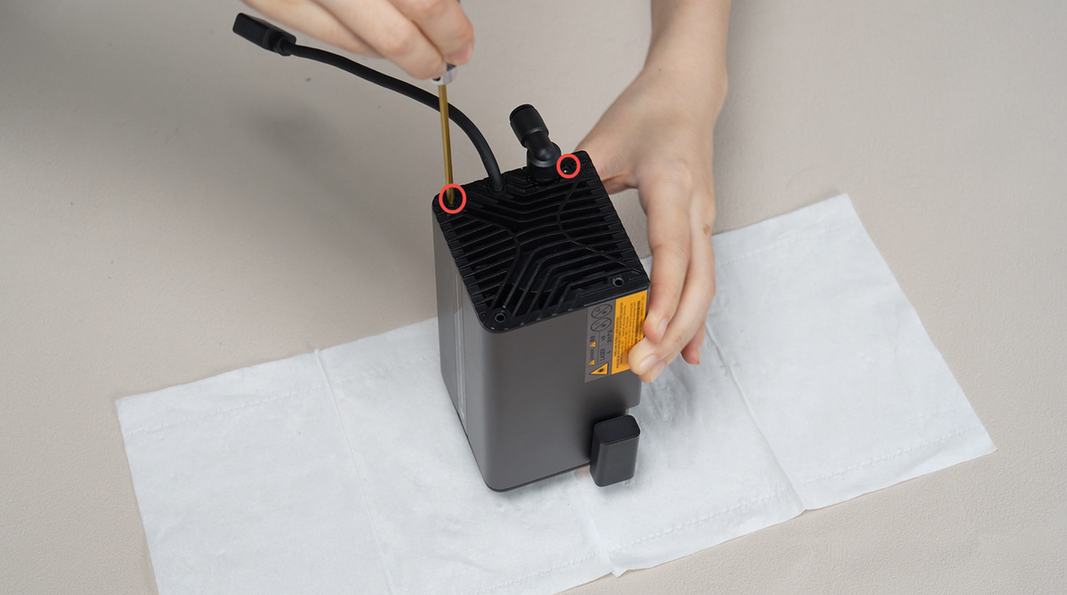

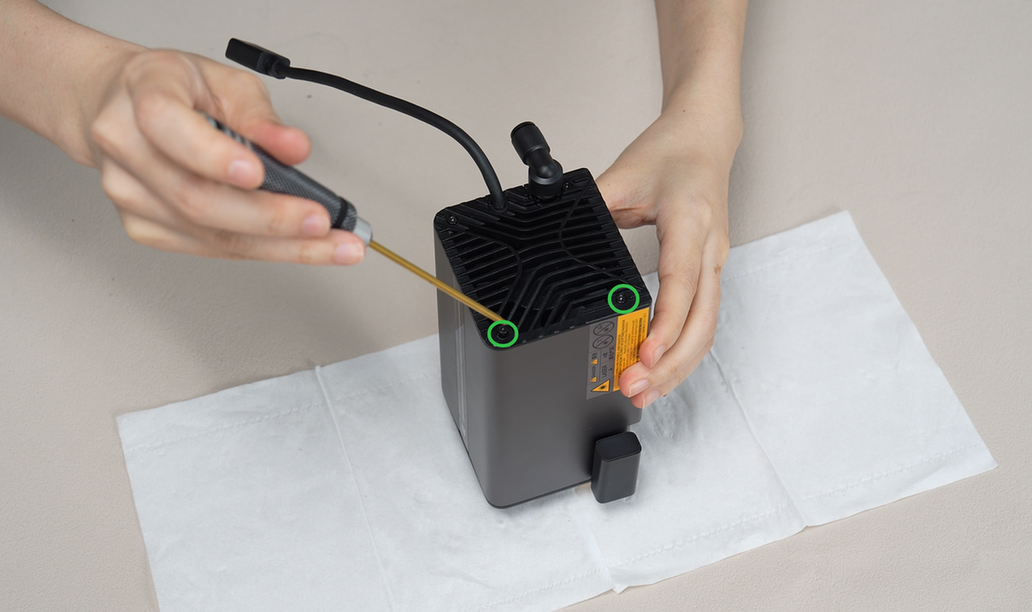

Następnie wkręć dwie krótkie śruby o tej samej specyfikacji w otwór na śrubę na górnej stronie blisko łącznika rurki (zakreślone na czerwono) i wkręć dwie długie śruby (M2,5x32) w otwór na śrubę z boku od łącznika rurki (zakreślone na zielono).
 |
 |
¶ Krok 13: Wyczyść powierzchnię modułu laserowego

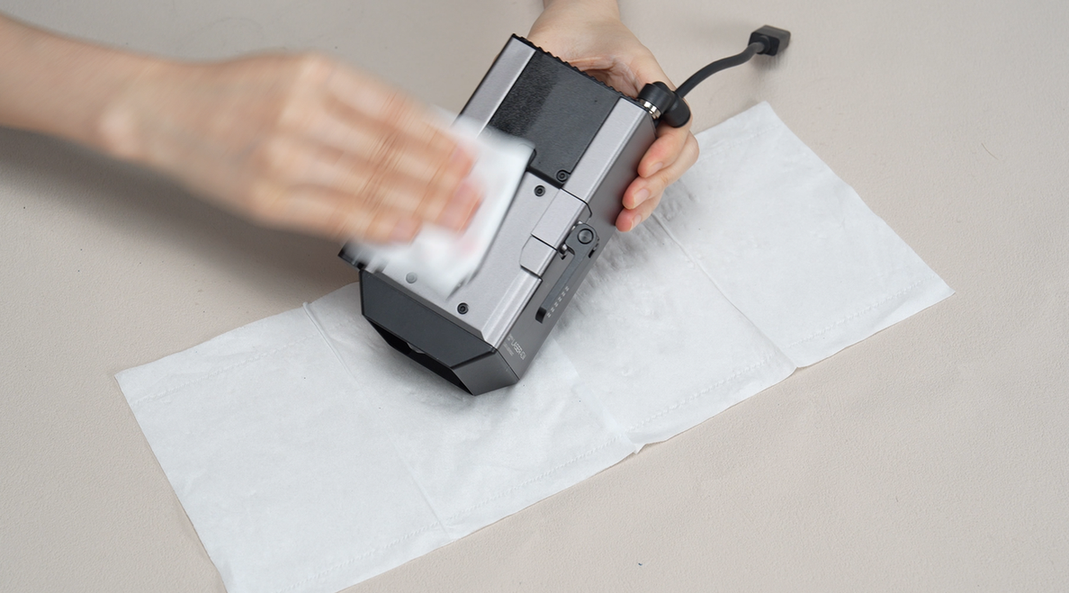

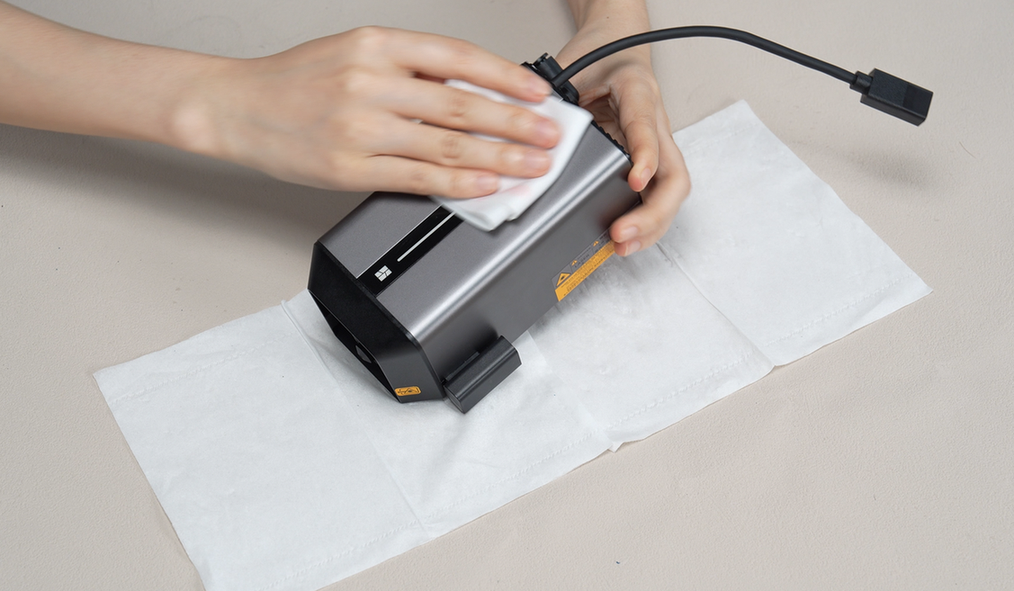

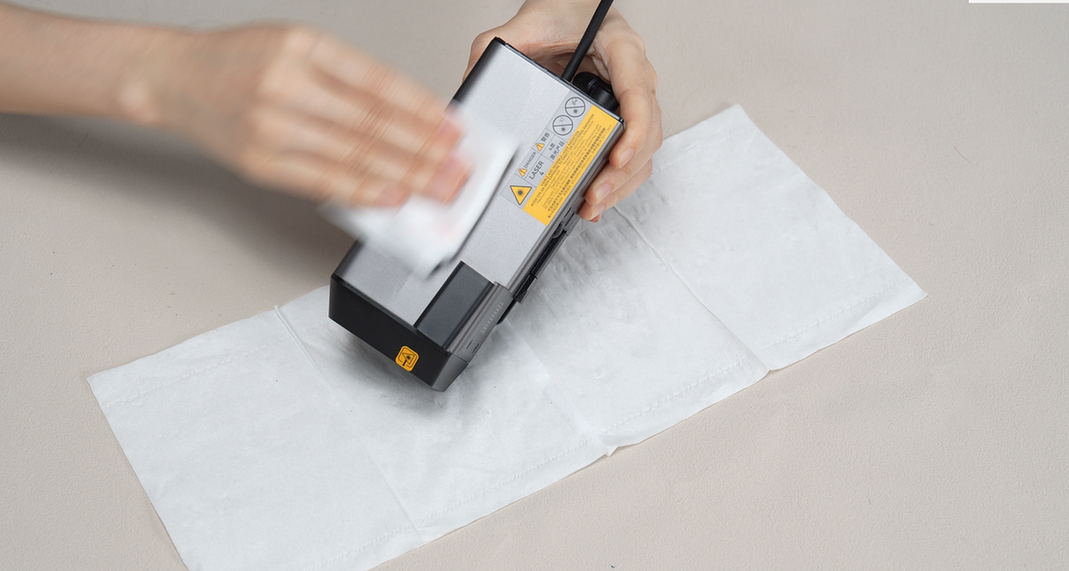

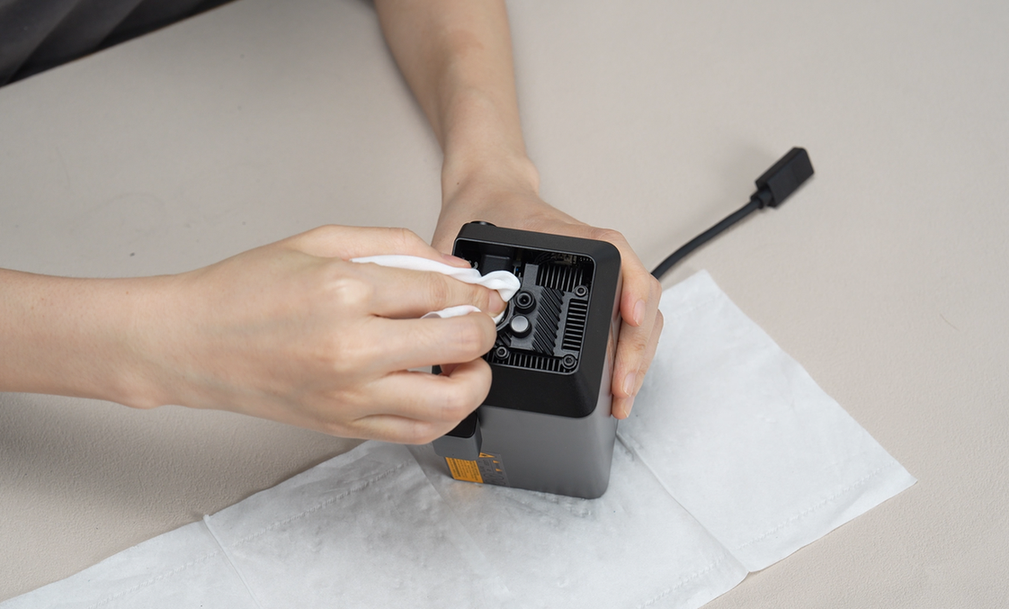

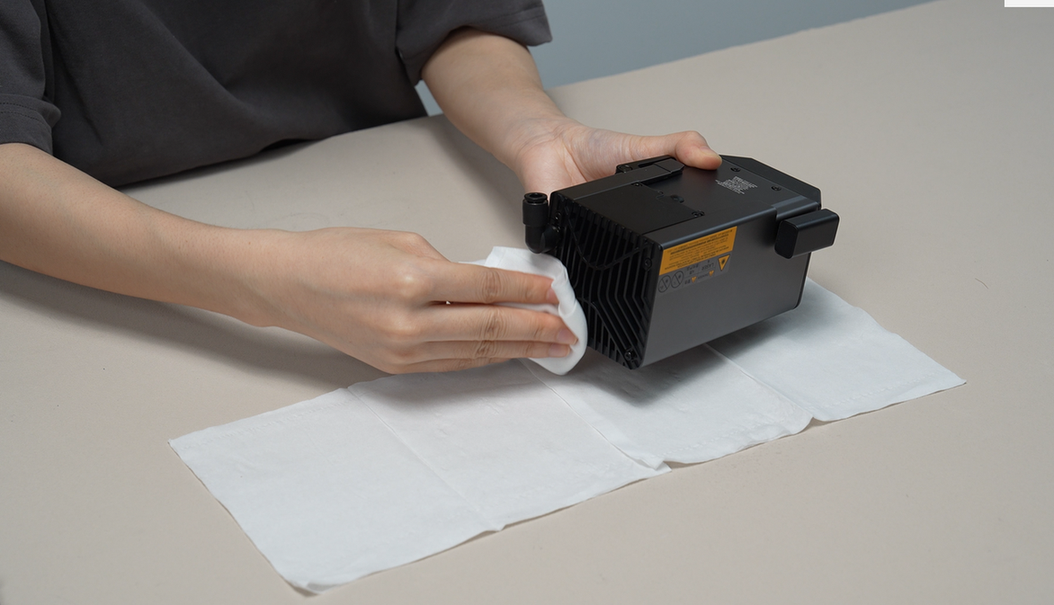

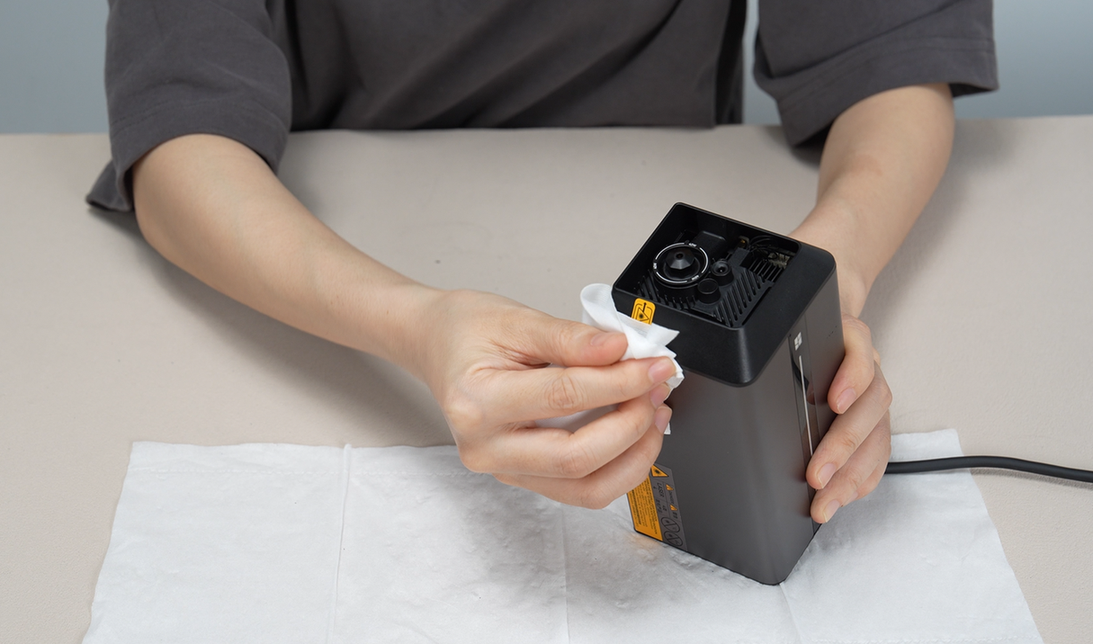

Po serii czynności czyszczących i konserwacyjnych powierzchnia modułu laserowego może ponownie pokryć się kurzem. Użyj włókninowej ściereczki spryskanej alkoholem, aby przetrzeć powierzchnię modułu laserowego.
 |
 |
 |
¶ Krok 14: Wyczyść płomień, czujnik temperatury i dyszę air-assist

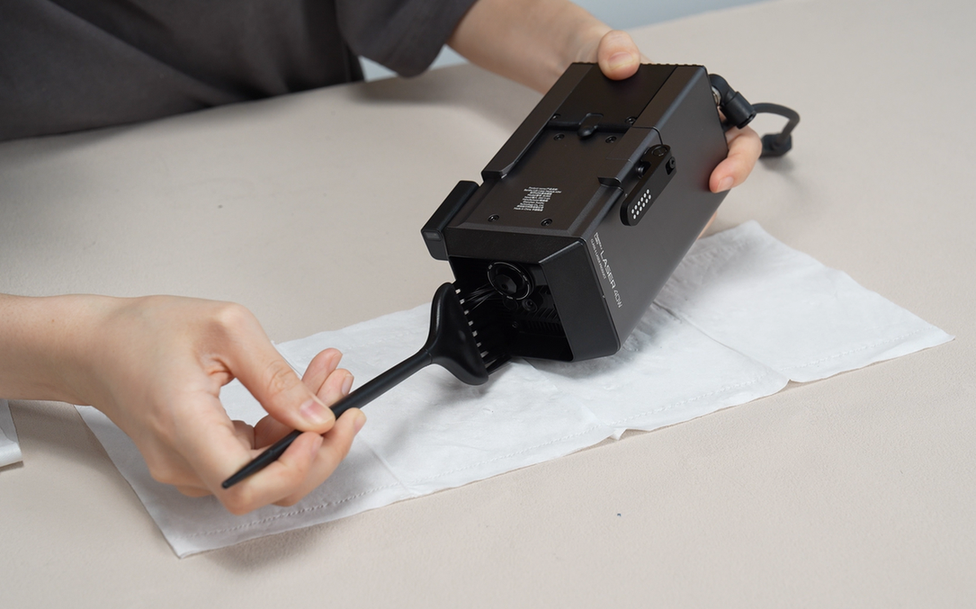

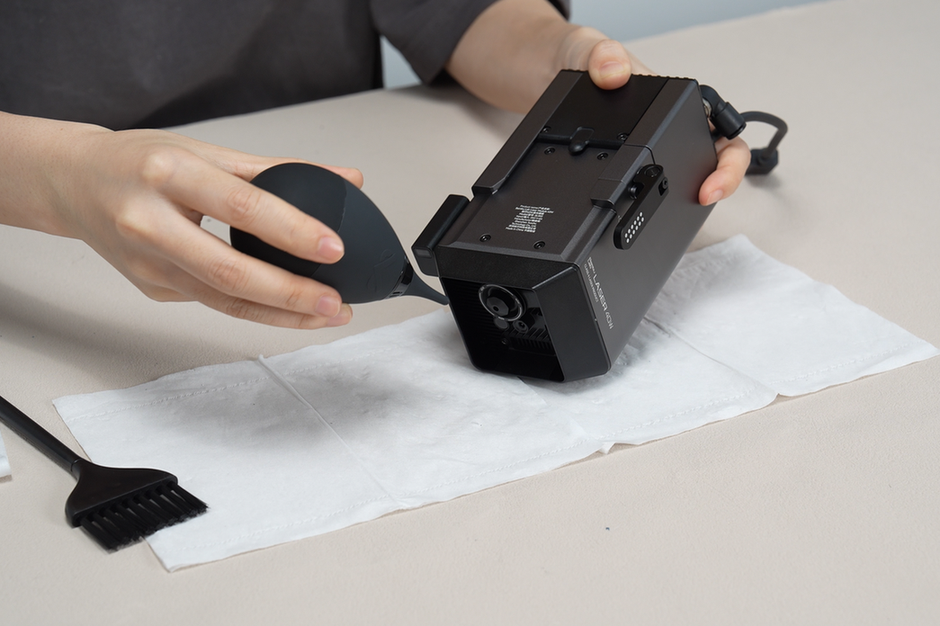

Najpierw użyj dmuchawy, aby wstępnie wydmuchać kurz z wnętrza koncentratora powietrza, a następnie użyj szczotki do dalszego czyszczenia, aby zmieść kurz. Na koniec ostrożnie wytrzyj płomień, czujnik temperatury i dyszę wspomagającą powietrze szmatką spryskaną alkoholem, aby usunąć kurz.
 |
 |
 |
¶ Krok 15: Wyczyść soczewkę lasera

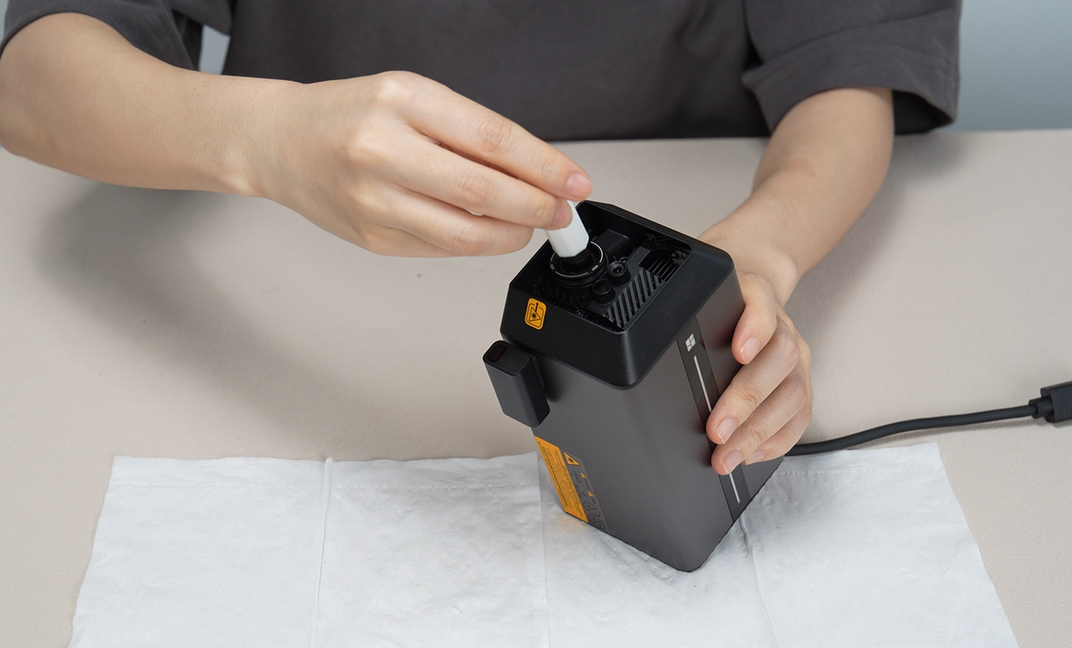

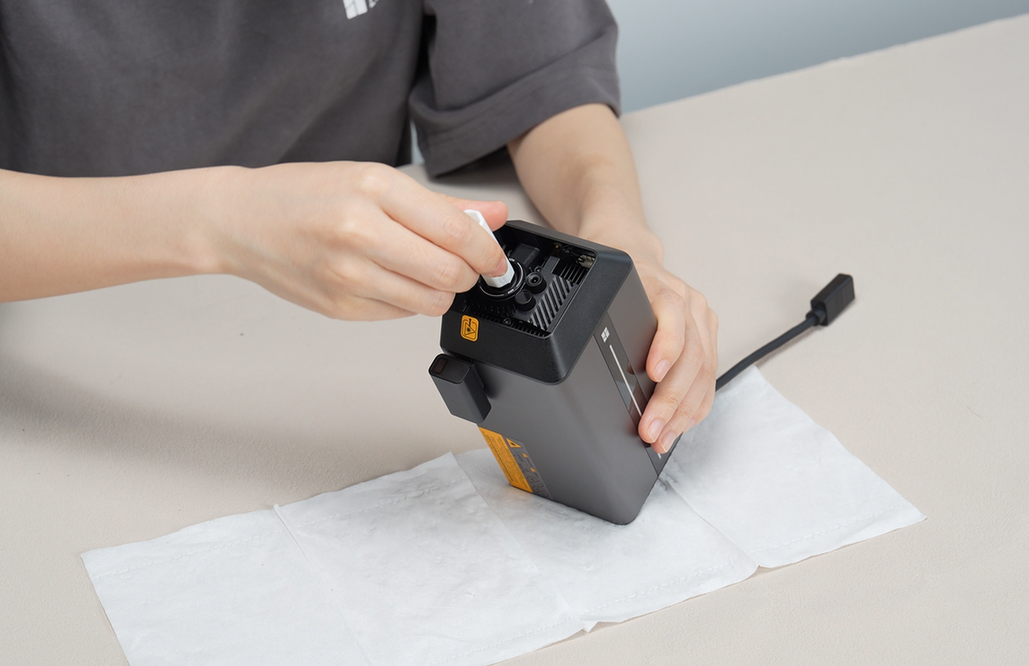

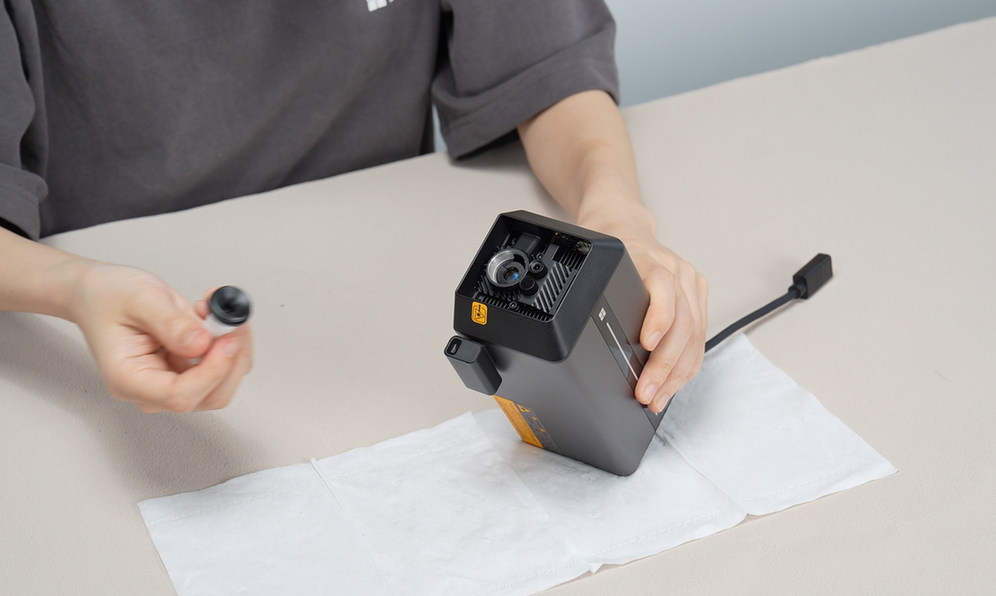

Użyj narzędzia do usuwania dyszy, aby odkręcić dyszę w kierunku przeciwnym do ruchu wskazówek zegara i wyjąć ją, odsłaniając wewnętrzną soczewkę lasera.
Narzędzie do usuwania dyszy używane w tym kroku można wydrukować bezpośrednio z wewnętrznych plików modelu drukarki.
 |
 |
Przetrzyj soczewkę lasera ściereczką z włókniny, aby upewnić się, że na soczewce nie ma kurzu. Po zakończeniu czyszczenia użyj narzędzia do wyjmowania dyszy wspomagającej powietrze, aby zainstalować dyszę wspomagającą powietrze zgodnie z ruchem wskazówek zegara.
 |
 |

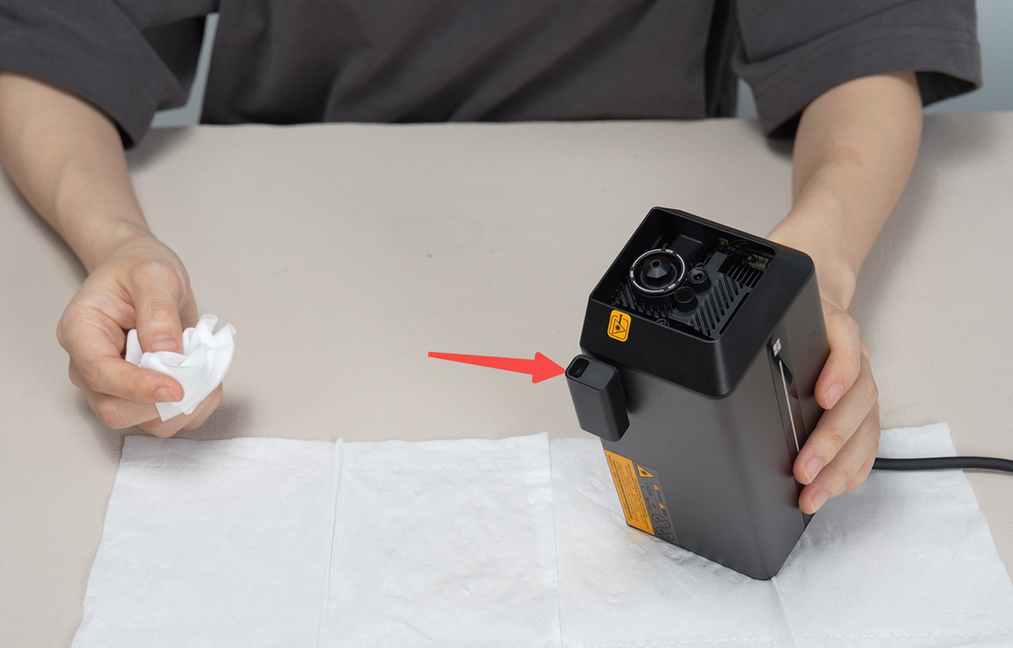

¶ Krok 16: Wyczyść sondę wysokości lasera

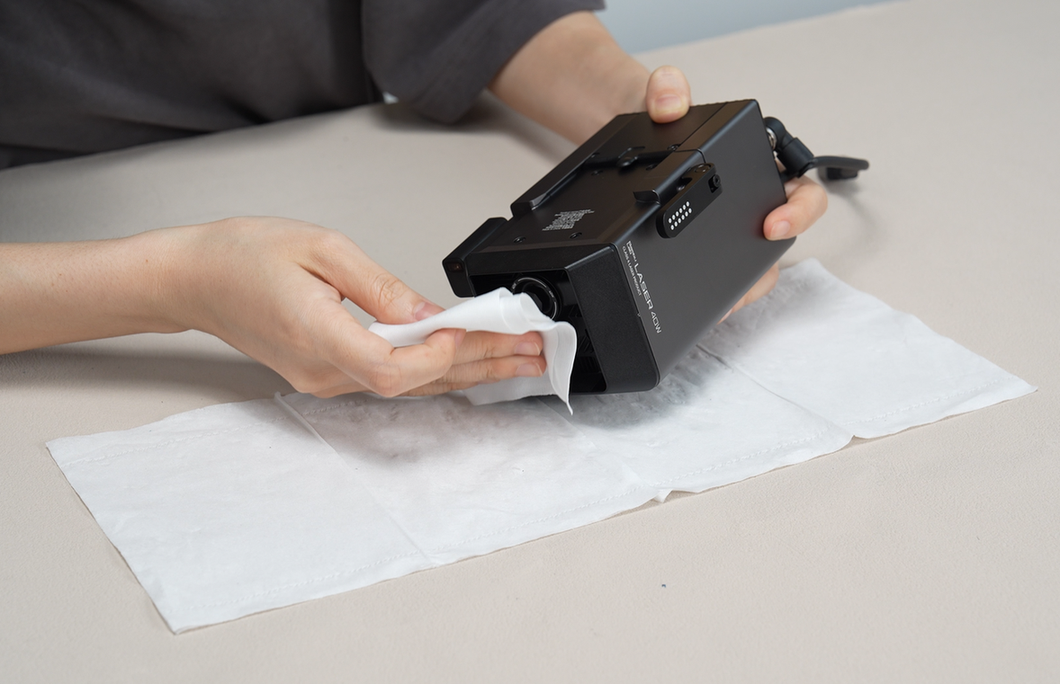

Na koniec wyczyść sondę wysokości lasera ściereczką z włókniny.
 |
 |
¶ Załącznik
Podczas powyższego procesu konserwacji zaleca się używanie alkoholu (75% etanolu lub 70% izopropanolu) i ściereczki z włókniny do wycierania powierzchni elementów, takich jak obiektywy aparatu, metal i plastik. W przypadku określonych obszarów, takich jak górna pokrywa, łopatki wentylatora i radiatory, zaleca się czyszczenie szczotką.
Po użyciu płynnych środków czyszczących, przed czyszczeniem lekko wykręć ściereczkę z włókniny. Ponadto zdecydowanie zalecamy zwiększenie częstotliwości czyszczenia, aby zapobiec gromadzeniu się plam oleju, które mogą być trudne do usunięcia.
Jeśli zanieczyszczenie jest poważne, do dokładnego czyszczenia należy użyć odtłuszczacza podobnego do Mr. Muscle.
